在对接触实体建模时,必须注意两个接触面的平行布置和相同的设计。

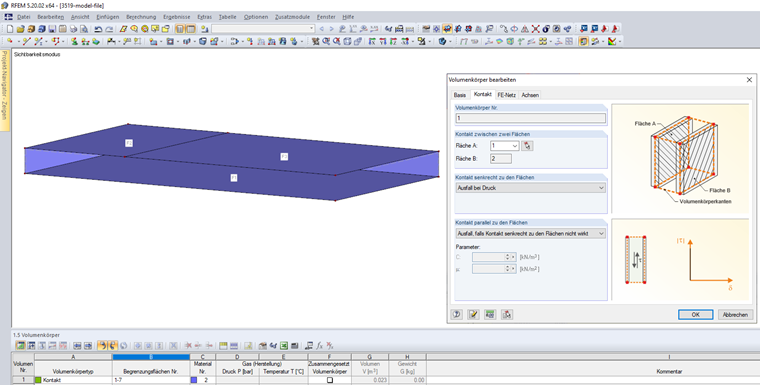

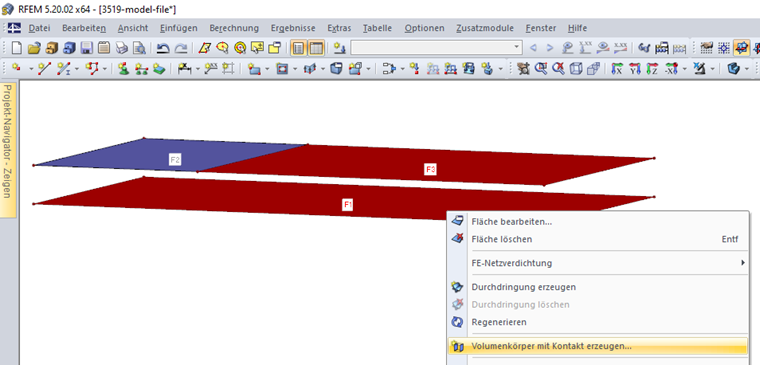

在图01的中创建一个接触面为接触的实体。 上接触面划分为两个面S2和S3,因此与下接触面S1不对应。 因此,出现图02所示的错误信息。 在这种情况下必须定义两个接触实体。 例如可以通过使用“创建具有接触的实体”功能来创建接触实体。 为此可以选择接触面,然后在上下文菜单中打开相应的功能。此外,也可以手动创建接触实体。 观看FAQ常见问题和解答视频。
在对接触实体建模时,必须注意两个接触面的平行布置和相同的设计。
在图01的中创建一个接触面为接触的实体。 上接触面划分为两个面S2和S3,因此与下接触面S1不对应。 因此,出现图02所示的错误信息。 在这种情况下必须定义两个接触实体。 例如可以通过使用“创建具有接触的实体”功能来创建接触实体。 为此可以选择接触面,然后在上下文菜单中打开相应的功能。此外,也可以手动创建接触实体。 观看FAQ常见问题和解答视频。
