Pytanie

Podczas kontroli poprawności pojawia się komunikat o błędzie informujący, że nie można zlokalizować powierzchni przeciwnej do powierzchni kontaktowej. Jak mogę to naprawić?

Odpowiedź:

Podczas modelowania bryły kontaktowej należy zwrócić uwagę między innymi na równoległe rozmieszczenie obu powierzchni kontaktowych oraz identyczne obliczenie.

Na rysunku 01 powinna zostać utworzona bryła kontaktowa z kontaktem pomiędzy górną a dolną powierzchnią. Górna powierzchnia kontaktowa jest podzielona na dwie powierzchnie S2 i S3, a zatem nie odpowiada dolnej powierzchni kontaktowej S1. Dlatego pojawia się komunikat o błędzie pokazany na rysunku 02. W tym przypadku konieczne jest zdefiniowanie dwóch brył kontaktowych. Bryły kontaktowe można tworzyć na przykład za pomocą funkcji „Utwórz bryłę z kontaktem”. W tym celu należy wybrać powierzchnie kontaktowe i otworzyć odpowiednią funkcję w menu kontekstowym; alternatywnie można utworzyć bryłę kontaktową ręcznie. Obejrzyj film wyjaśniający FAQ, aby zobaczyć obie procedury.

FAQ

FAQ 003519 | Podczas sprawdzania poprawności pojawia się komunikat o błędzie informujący, że ...

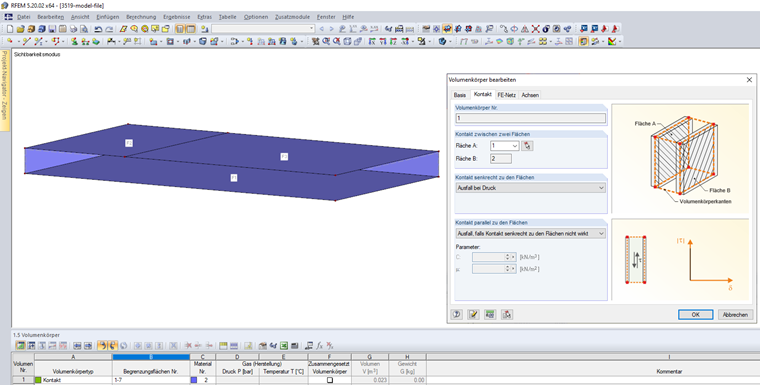

Bryły kontaktowe

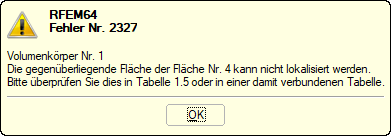

Komunikat o błędzie „Nie można zlokalizować powierzchni przeciwległej niż powierzchnia kontaktowa”

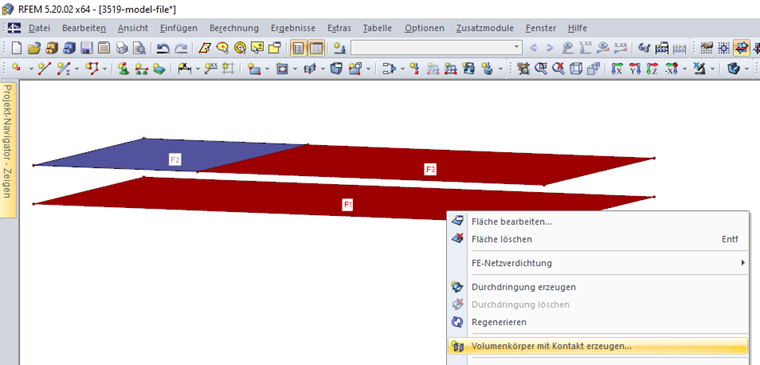

utwórz bryłę z kontaktem
