Lors de la modélisation d’un solide de contact, les deux surfaces de contact doivent être disposées parallèlement et créées de manière identique.

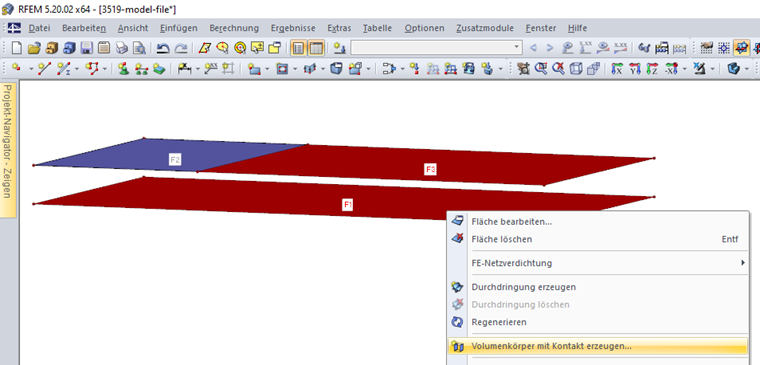

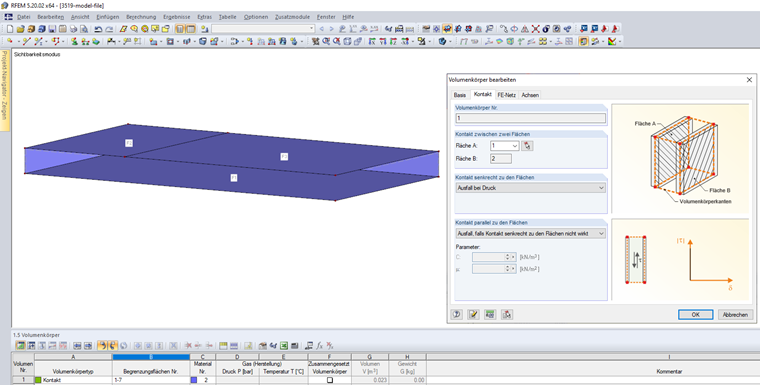

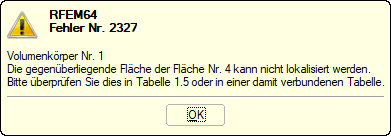

Sur la Figure 01, un solide de contact en contact entre la surface supérieure et la surface inférieure doit être créé. La surface de contact supérieure est divisée en deux surfaces F2 et F3 et n’est donc pas identique à la surface de contact inférieure F1. Le message d’erreur de la Figure 02 apparait et deux solides de contact doivent être définis. Les solides de contact peuvent par exemple être créés à l’aide de la fonction « Créer le solide avec contact ». Pour ce faire, sélectionnez les surfaces de contact et ouvrez la fonction correspondante dans le menu contextuel. Le solide de contact peut également être créé manuellement. Nous vous invitons à regarder la vidéo explicative de cet article de la FAQ pour connaître ces deux procédures.
