Я хотел бы очень точно разделить линию, но я могу определить только минимум 0,5 мм с помощью функции «Разделить линию → Расстояние». Как я могу избежать проблемы?

Ответ

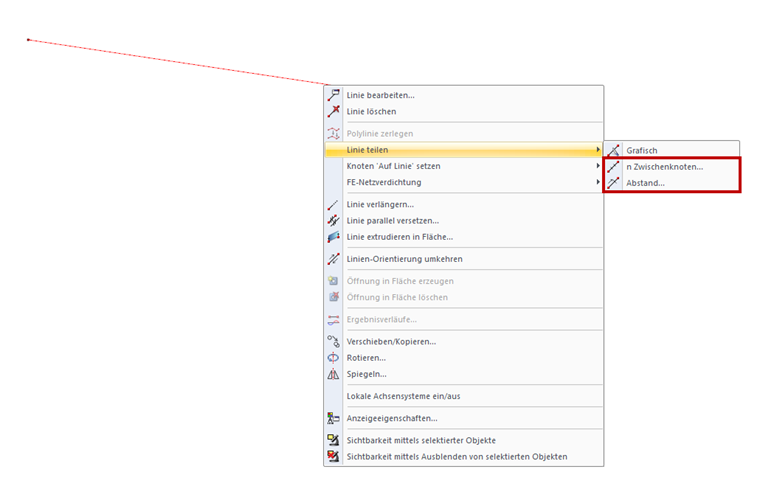

Опция «Разделить линию → Расстояние» имеет фиксированный минимальный предел 0,50 мм. Если требуется укоротить линию (например, Затем можно с помощью функции «Разделить линию → n Промежуточные узлы» создать три промежуточных узла. Таким образом, вы получите длину линии 0,25 мм.

Внимание!

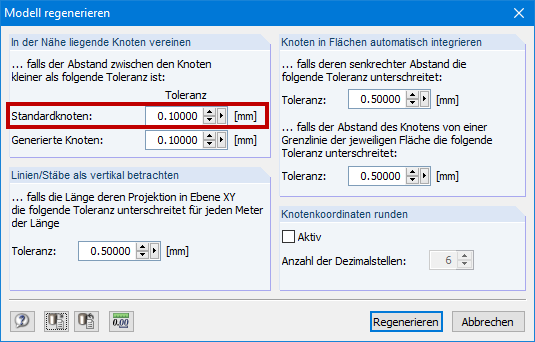

Один из каждого файла объединяет смежные узлы, которые расположены ближе, чем на 0,5 мм. В вышеупомянутом случае это необходимо отрегулировать с помощью функции «Инструменты → Восстановить модель» (см. Рисунок 02).

Ключевые слова

Разделить линию Длина линии Промежуточные узлы
