Вопрос

Сетевое средство «Карты зон снеговой, ветровой и сейсмической нагрузки» отображает для Германии зоны снеговой нагрузки 1*, 1a*, 2* и 3*. На чем основывается определение этих зон?


Ответ:
Карта зон снеговой нагрузки в Германии согласно норме DIN EN 1991‑1‑3/NA показана на рисунке NA.1A. Однако точное присвоение снеговой нагрузки в рамках отдельных территориальных областей, особенно на границе зон, проверяется соответствующими компетентными организациями. Более подробна информация на данную тему затем опубликована на сайте немецкого института проектирования конструкций (DIBt) https://www.dibt.de/de/aktuelles/meldungen/nachricht-detail/meldung/aktualisiert-zuordnung-der-windlast-und-schneelastzonen-nach-verwaltungsgrenzen, где находится и таблица «Назначение зон снеговой нагрузки в соответствии с административными границами» для каждой федеральной земли.

Нe забудьте также, что у зон снеговой нагрузки 1 и 2 на Северо-Германская низменности, необходимо проверить, находятся ли они в пределах областей, указанных норме DIN EN 1991‑1‑3/NA, раздел 4.3. У данных местоположений в таблице «Определение зон снеговой нагрузки в соответствии с административными границами» («Zuordnung der Schneelastzonen nach Verwaltungsgrenzen») находится сноска «Nordd. Tiefld».

Согласно норме DIN EN 1991‑1‑3 и DIN EN 1991‑1‑3/NA, могут быть для определенных слоев в зоне снеговой нагрузки 3 указаны более высокие значения, чем установлено в нормах DIN EN 1991‑1‑3 и DIN EN 1991‑1‑3/NA. Все эти местоположения указаны в таблице «Определение зон снеговой нагрузки в соответствии с административными границами» («Zuordnung der Schneelastzonen nach Verwaltungsgrenzen»).

Кроме того, необходимо принять во внимание и результаты исследовательского проекта немецкой метеорологической службы (Deutsches Wetterdienst, DWD) с названием «Территориальный анализ данных измерений у снеговой нагрузки в пяти немецких районах и их сравнение с данными зон снеговой нагрузки по норме DIN 1055‑5: 2005 в рамках экспериментального исследования для пересмотра карты зон снеговой нагрузки».

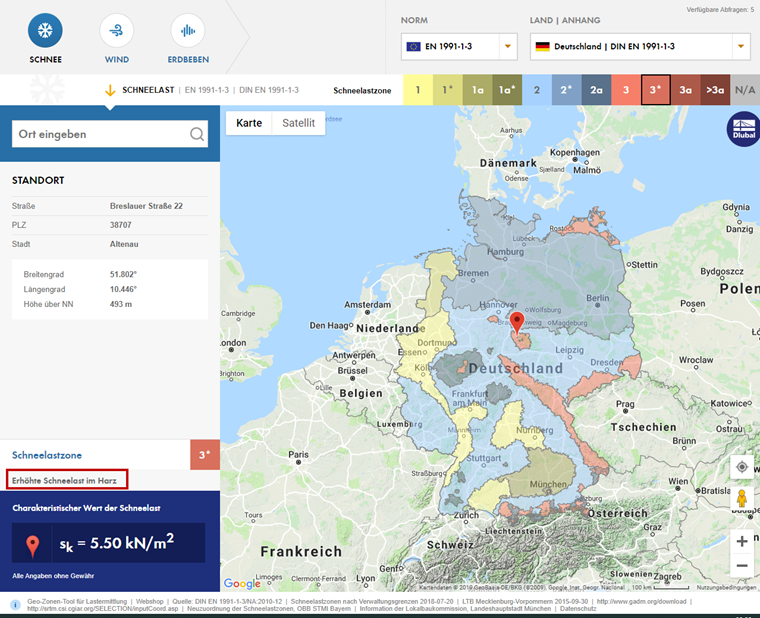

В сетевом средстве Dlubal Software эти специальные указания уже учтены. Для наглядности затем все зоны снеговой нагрузки с особыми характеристиками обозначены звездочкой, а также отображены в виде комментария у определенной зоны снеговой нагрузки. На Рисунке 01, например, показано, что для города Альтенау установлена зона снеговой нагрузки 3*. То есть при проектировании зданий в данном регионе необходимо учитывать повышенную снеговую нагрузку. Это примечание отображено также в разделе комментариев.
