Domanda

Il servizio online "Mappe del carico da neve, della velocità del vento e dei carichi sismici" visualizza le zone di carico da neve 1, 1a, 2e 3per la Germania. Dove sono definite queste zone di carico da neve?

Risposta:

DIN EN 1991‑1‑3/NA, Figura NA.1A, mostra la mappa delle zone di carico da neve della Germania. L'esatta assegnazione dei carichi da neve delle unità amministrative, in particolare ai margini delle zone, deve essere verificata con le autorità competenti. L'Istituto tedesco di ingegneria strutturale (DIBt) pubblica questo argomento sul suo sito web https://www.dibt.de/de/aktuelles/machrichten/nachricht-detail/meldung/aktualisiert-zuordnung-der-windlast-und-schneelastzonen-nach -verwaltungsgrenzen una tabella "Assegnazione delle zone di carico da neve secondo i confini amministrativi" per ogni stato federale.

Per le posizioni della zona di carico da neve 1 e della zona di carico da neve 2 nella pianura della Germania settentrionale, è anche necessario verificare se si trovano all'interno delle regioni definite in conformità con DIN EN 1991-1-3/NA, sezione 4.3. Per queste località, la tabella dell'assegnazione delle zone di carico da neve secondo i confini amministrativi ("Zuordnung der Schneelastzonen nach Verwaltungsgrenzen") mostra la nota "Nordd. Tiefld".

Secondo DIN EN 1991-1-3 e DIN EN 1991-1-3/NA, per alcuni strati di Zona di carico da neve 3. Queste posizioni sono visualizzate nella tabella di assegnazione delle zone di carico da neve secondo i confini amministrativi ("Zuordnung der Schneelastzonen nach Verwaltungsgrenzen").

Inoltre, è necessario considerare i risultati del progetto di ricerca "Analisi spaziale dei dati del carico da neve misurato in cinque distretti e il loro confronto con i dati delle zone di carico da neve della DIN 1055-5: 2005 come studio pilota per la revisione del carico da neve mappa delle zone "del servizio meteorologico tedesco (Deutsches Wetterdienst, DWD).

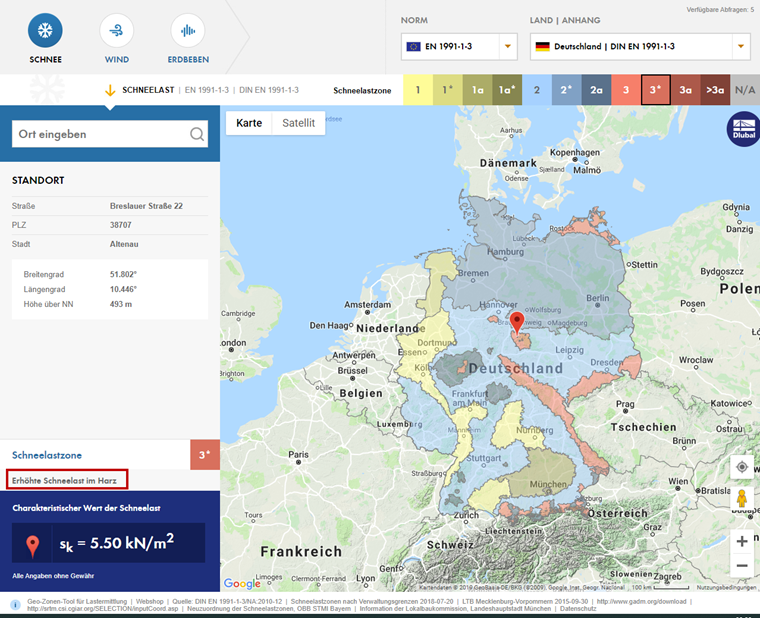

Queste regole speciali sono incluse anche nel servizio online di Dlubal Software. Le zone di carico da neve con regole speciali sono indicate da un asterisco. La regola speciale viene visualizzata anche come commento sotto la zona di carico da neve. L'immagine 01 mostra la zona di carico da neve 3* per la città di Altenau. Per Altenau, è necessario considerare un aumento del carico da neve. Questo è anche mostrato come un commento.

Servizio online Dlubal: Carico da neve
