Respuesta:
DIN EN 1991-1-3/NA, figura NA.1A, muestra el mapa de zonas de carga de nieve de Alemania. La asignación exacta de las cargas de nieve de las unidades administrativas, especialmente en los bordes de las zonas, debe comprobarse con las autoridades competentes. El Instituto Alemán de Ingeniería Estructural (DIBt) publica este tema en su sitio web https://www.dibt.de/de/aktuelles/machrichten/nachricht-detail/meldung/aktualisiert-zuordnung-der-windlast-und-schneelastzonen-nach -verwaltungsgrenzen una tabla "Asignación de zonas de carga de nieve según los límites administrativos" para cada estado federal.Para las ubicaciones de la zona de carga de nieve 1 y la zona de carga de nieve 2 en la llanura del norte de Alemania, también es necesario comprobar si están dentro de las regiones definidas según DIN EN 1991-1-3/NA, sección 4.3. Para estas ubicaciones, la tabla de asignación de zonas de carga de nieve según los límites administrativos ("Zuordnung der Schneelastzonen nach Verwaltungsgrenzen") muestra la nota a pie de página "Nordd. Tiefld".
Según DIN EN 1991‑1‑3 y DIN EN 1991‑1‑3/NA, pueden resultar valores más altos que los especificados en DIN EN 1991‑1‑3 y DIN EN 1991‑1‑3/NA para ciertas capas de Zona de carga de nieve 3. Estas ubicaciones se muestran en la tabla de asignación de zonas de carga de nieve según los límites administrativos ("Zuordnung der Schneelastzonen nach Verwaltungsgrenzen").
Además, es necesario considerar los resultados del proyecto de investigación "Análisis espacial de los datos de carga de nieve medidos en cinco distritos y su comparación con los datos de la zona de carga de nieve de DIN 1055-5: 2005 como un estudio piloto para la revisión de la carga de nieve". mapa de zonas "por el Servicio Meteorológico Alemán (Deutsches Wetterdienst, DWD).

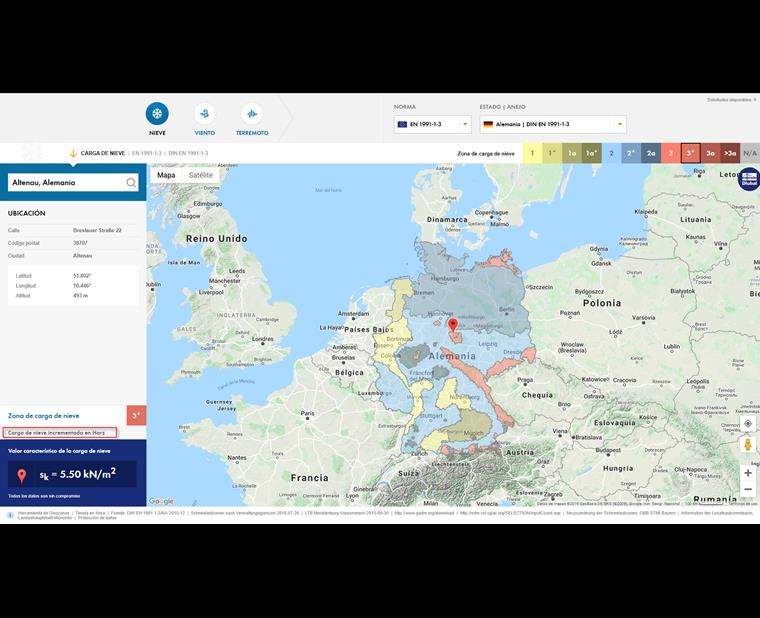

Estas reglas especiales también están incluidas en el servicio en línea de Dlubal Software. Las zonas de carga de nieve con reglas especiales se indican con un asterisco. La regla especial también se muestra como un comentario debajo de la zona de carga de nieve. La imagen 01 muestra la zona de carga de nieve 3* para la ciudad de Altenau. Para Altenau, es necesario considerar una mayor carga de nieve. Esto también se muestra como un comentario.
