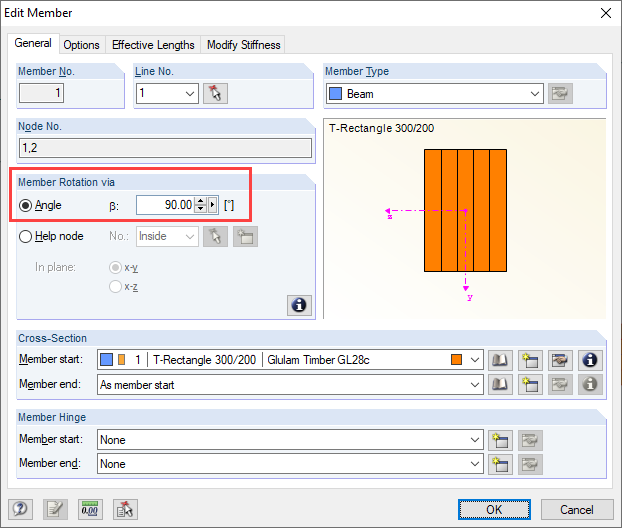

В основной программе RFEM 5 или RSTAB 8 сначала необходимо повернуть стержень на 90° так, чтобы ламели клееной балки лежат ребром (см Рисунок 01).

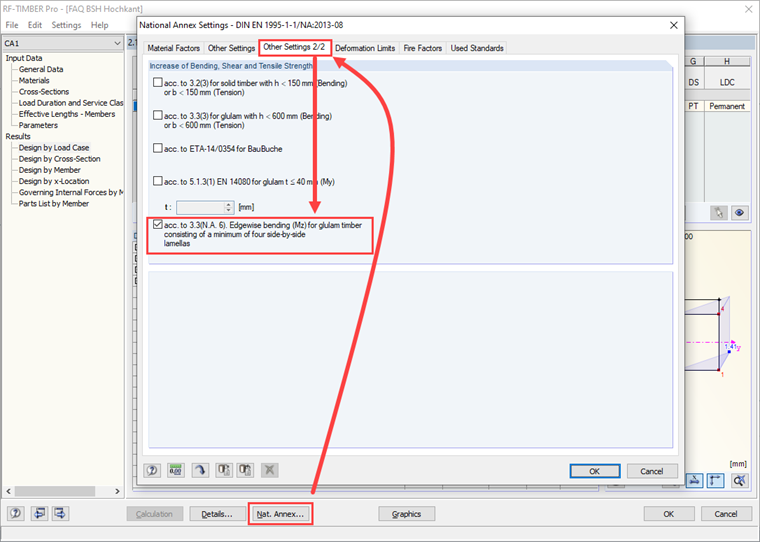

Чтобы при расчете в дополнительном модуле RF-/TIMBER Pro можно было учесть и положение балки на краю, нужно во вкладке «Национальное приложение» во вкладке «Другие параметры 2/2» увеличить сопротивление изгибу на ребро (см. Рисунок 02).
