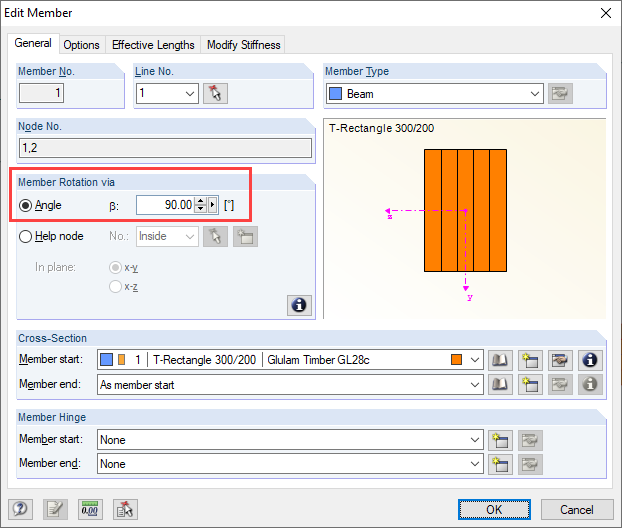

W programie głównym RFEM 5 lub RSTAB 8, najpierw należy obrócić pręt o 90°, tak aby warstwy belki klejonej warstwowo leżały krawędziami (patrz Rysunek 01).

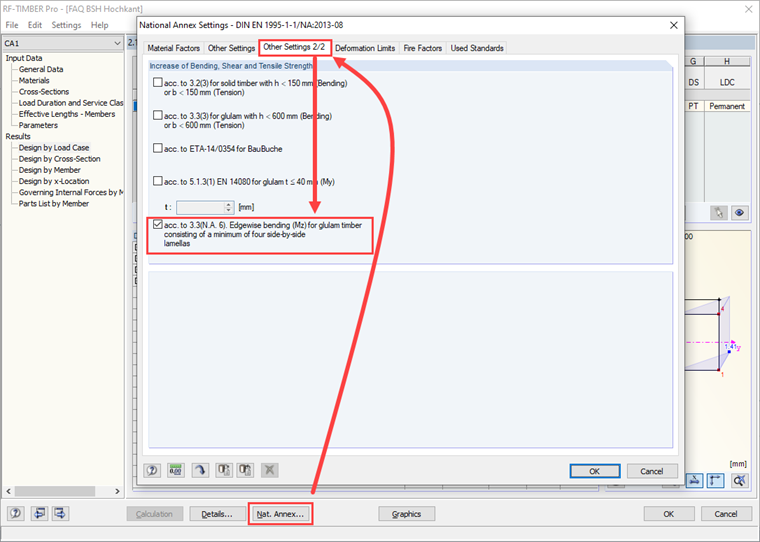

Aby podczas wymiarowania uwzględnić również położenie belki krawędziowej w module dodatkowym RF-/TIMBER Pro, zwiększ nośność przy zginaniu krawędziowym w sekcji Krajowe ustawienia załącznika w zakładce "Inne ustawienia 2/2" (patrz Rys. 02).
Pan Ackermann jest osobą kontaktową w przypadku pytań dotyczących sprzedaży.
Funkcja produktu
Za pomocą typu grubości "Panel belkowy" można modelować drewniane panele szkieletowe w przestrzeni 3D. Wystarczy określić geometrię powierzchni, a drewniane panele szkieletowe zostaną wygenerowane za pomocą wewnętrznej konstrukcji pręt-powierzchnia, wraz z symulacją elastyczności połączenia.
Istnieje możliwość wymiarowania powierzchni z uwagi na warunki pożarowe przy użyciu metody zredukowanego przekroju. Redukcja jest stosowana na grubości powierzchni. Kontrolę obliczeń można przeprowadzić dla wszystkich materiałów drewnianych, które są dopuszczone dla obliczeń.
W przypadku drewna klejonego krzyżowo, w zależności od rodzaju kleju, można wybrać, czy możliwe jest odpadanie poszczególnych zwęglonych części warstwy, a tym samym, czy można spodziewać się zwiększonego zwęglenia w niektórych obszarach warstwy.
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
W bibliotece konstrukcji warstwowych dostępni są następujący producenci drewna klejonego krzyżowo:
Wczytanie konstrukcji z biblioteki konstrukcji warstw powoduje automatyczne przejęcie wszystkich istotnych parametrów. Biblioteka jest stale aktualizowana.
