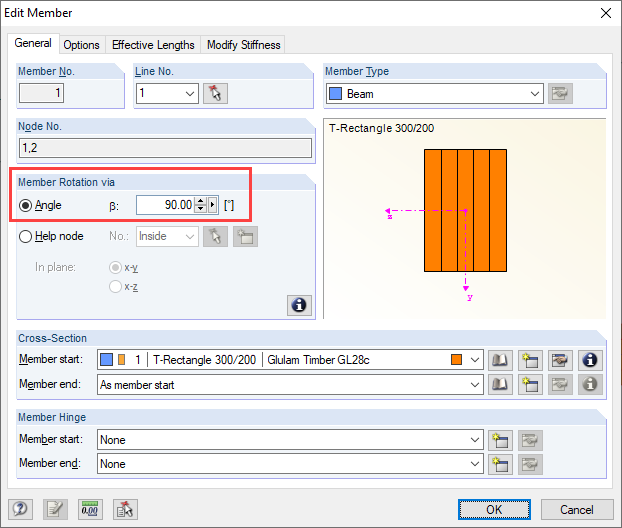

Dans le programme principal RFEM 5 ou RSTAB 8, une rotation de 90° des barres est nécessaire pour que les lames de la poutre en lamellé-collé soient sur le bord (voir la Figure 01).
Foire aux questions (FAQ)

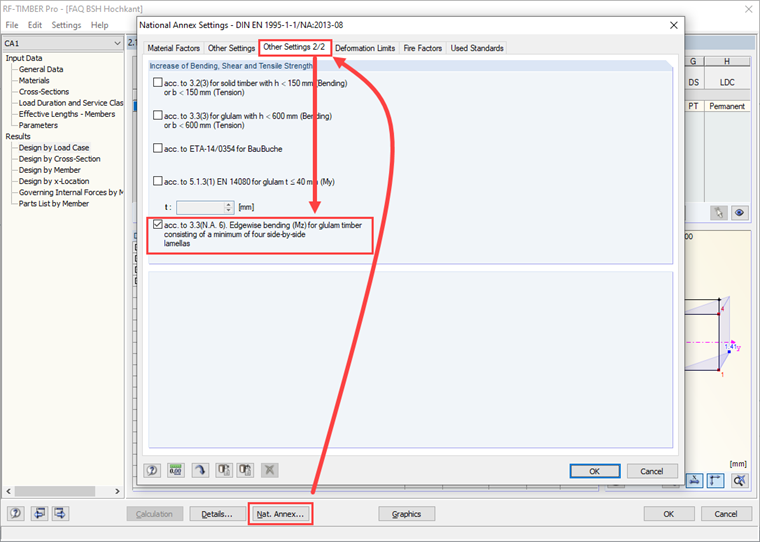

Afin de considérer également la position sur le bord de la poutre pour la vérification dans le module additionnel RF-/TIMBER Pro, augmentez la résistance à la flexion sur chant sous Paramètres de l'Annexe Nationale dans l'onglet «Autres paramètres 2/2» (voir figure 2)
