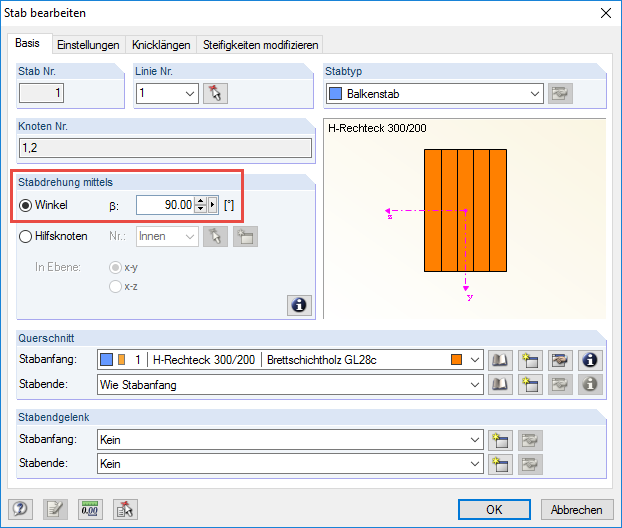

Im Hauptprogramm RFEM 5 oder RSTAB 8 ist zunächst eine Stabdrehung von 90° erforderlich, damit die Lamellen des Brettschichtholzträgers hochkant liegen (siehe Bild 01).

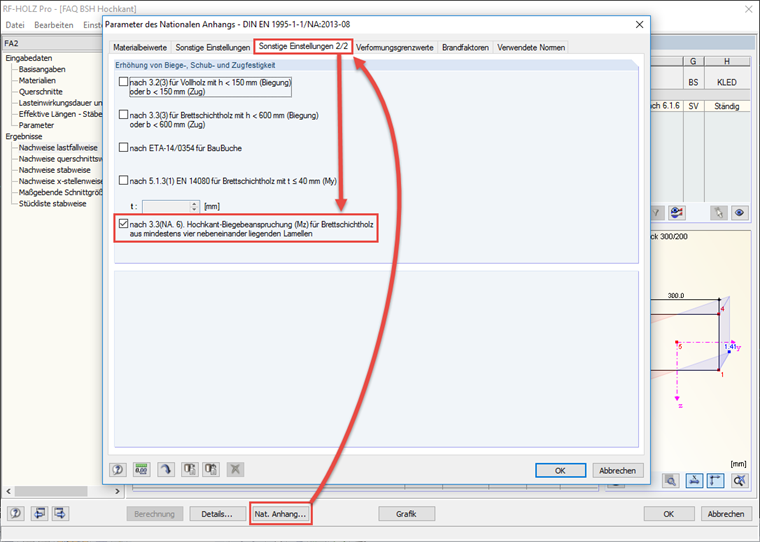

Damit die Hochkantlage des Trägers auch bei der Bemessung mit dem Zusatzmodul RF-/HOLZ Pro berücksichtigt wird, ist dort bei den Parametern des nationalen Anhangs im Register "Sonstige Einstellungen 2/2" die Erhöhung der Festigkeit für Hochkant-Biegebeanspruchung zu aktivieren (siehe Bild 02).
