Jak mogę dostosować model powierzchniowo ze względu na rozmiar elementu skończonego i uniknąć zbyt dużej liczby elementów?

Odpowiedź

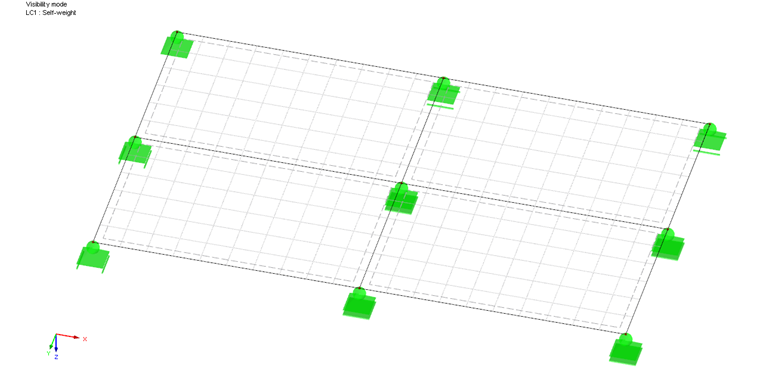

Zasadniczo powierzchnie modelu mają rozmiar ES, który został wstępnie ustawiony w ogólnych ustawieniach siatki ES.


Istnieje możliwość lokalnego dodania „Zagęszczenia siatki ES” do modelu powierzchni.

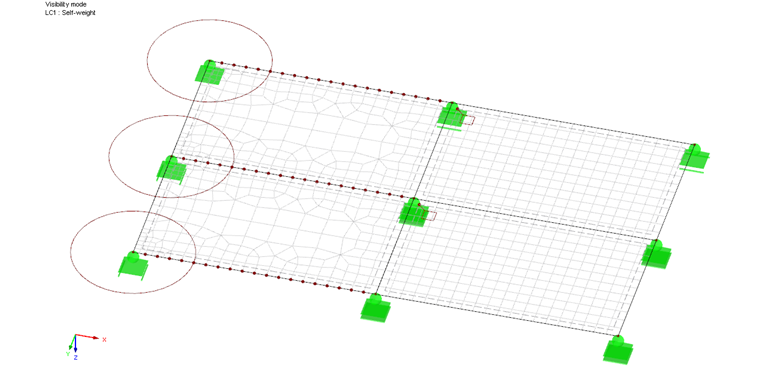

W efekcie w ustawieniach siatki ES zostaje zachowany ogólny rozmiar elementu skończonego, ale siatka jest lokalnie zagęszczana, dzięki czemu można oczekiwać dokładniejszych wyników podczas obliczeń.


W takim przypadku zagęszczenie siatki ES można przeprowadzić na węzłach, liniach i powierzchniach. Ustawienie to można znaleźć w oknach dialogowych "Edytować" węzła, linii lub powierzchni.

Przy użyciu lokalnego zagęszczenia siatki ES można zachować lub nawet zwiększyć ogólny rozmiar siatki ES. Dzięki temu całkowita liczba elementów w modelu może być stosunkowo niska.

Słowa kluczowe

Siatka ES Zagęszczenie Wielkość Lokalny Elementy skończone
