Ajustar o tamanho do elemento finito para modelos de superfície

Geralmente, as superfícies do modelo têm o tamanho de EF predefinido na configuração geral da malha de EF.

FAQ

FAQ 004136 | Como é que posso ajustar retroativamente o meu modelo de superfície em relação ao elemento finito ...

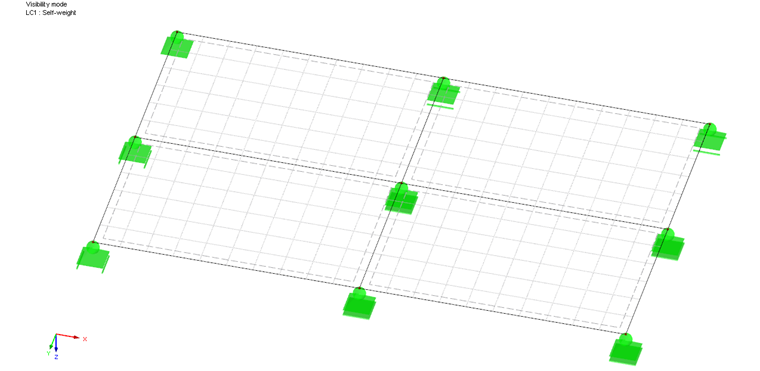

Modelo de superfície sem refinamento da malha de EF

Pode adicionar "Refinamentos da malha de EF" localmente a um modelo de superfície.

Isso tem o efeito de o tamanho geral do elemento finito poder ser mantido nas configurações da malha de EF, mas a malha é refinada localmente para que possam ser esperados resultados mais precisos do cálculo.

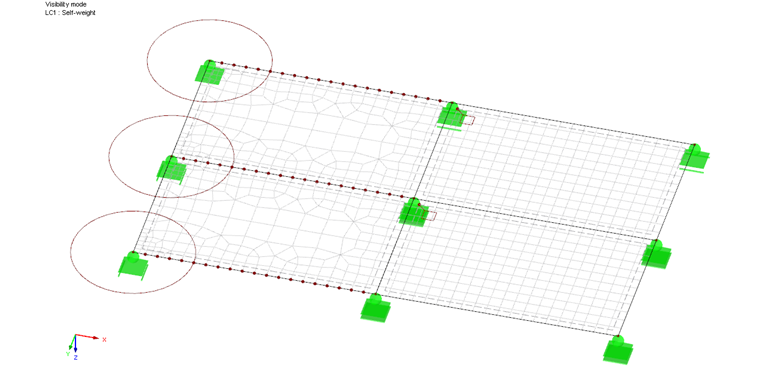

Modelo de superfície com refinamentos da malha de EF em nós, linhas e superfícies

Neste caso, o refinamento da malha de EF pode ser realizado em nós, linhas e superfícies. Esta configuração pode ser encontrada nas caixas de diálogo "Editar" do nó, da linha ou da superfície.

Utilizando o refinamento da malha de EF local, é possível manter ou até aumentar o tamanho geral da malha de EF. Assim, é possível manter o número total de elementos no modelo relativamente baixo.
