Я пытаюсь вручную проверить деформации из дополнительного модуля CRANEWAY. Тем не менее, я получаю большие отклонения. Как объяснить различия?

Ответ

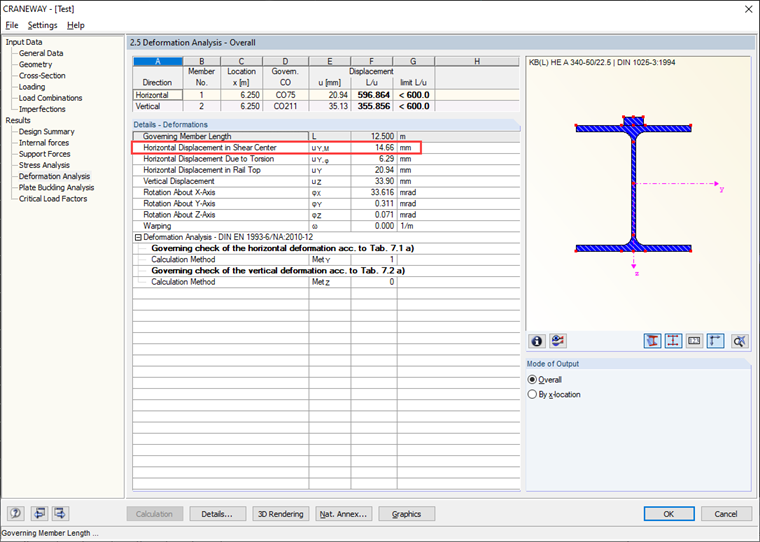

Внутренние силы и деформации определяются в соответствии с расчетом второго порядка для потери устойчивости при кручении с учетом 7 степеней свободы. При линейном расчете деформаций вертикальная/горизонтальная нагрузка приводит только к одной вертикальной/горизонтальной деформации. Поскольку внутренние силы относятся к деформированной конструкции и существует нелинейный расчет, это не подходит для расчета потери устойчивости при кручении второго порядка.

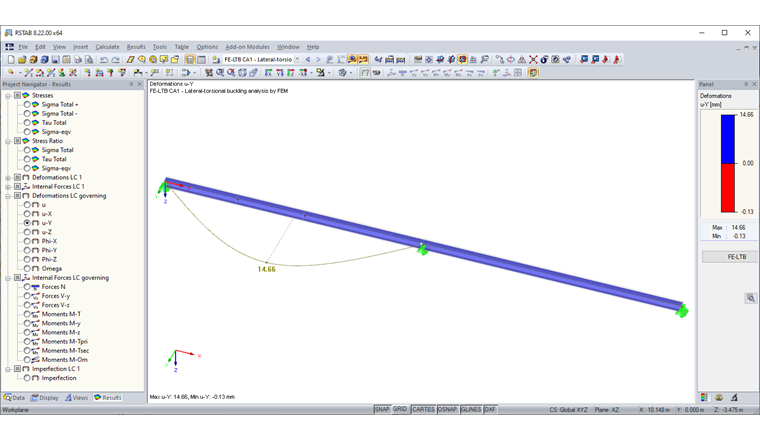

В RFEM и RSTAB можно проверить деформации в центре сдвига с помощью дополнительного модуля RF-FE-LTB (см. Рисунок 02). Деформации, возникающие в результате смещений или поворотов, можно проверить только с помощью модели поверхности в программе RFEM.

Ключевые слова

Деформация Горизонтальное смещение Расчет потери устойчивости при кручении второго порядка Отклонение
