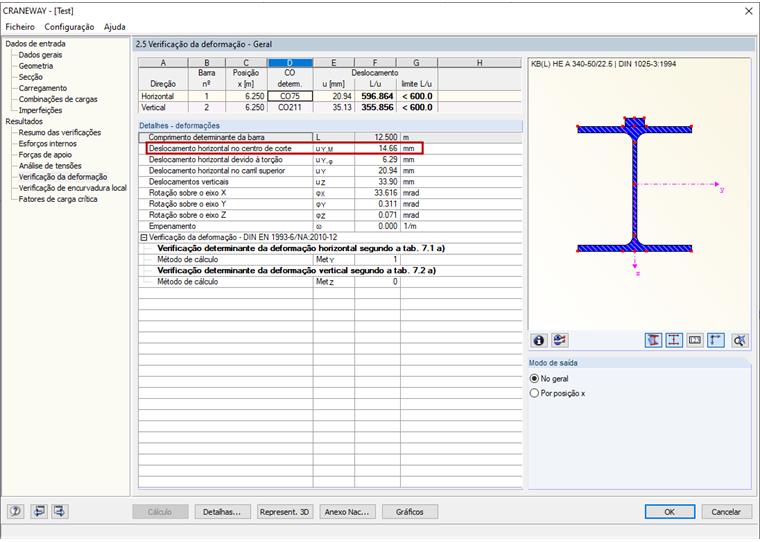

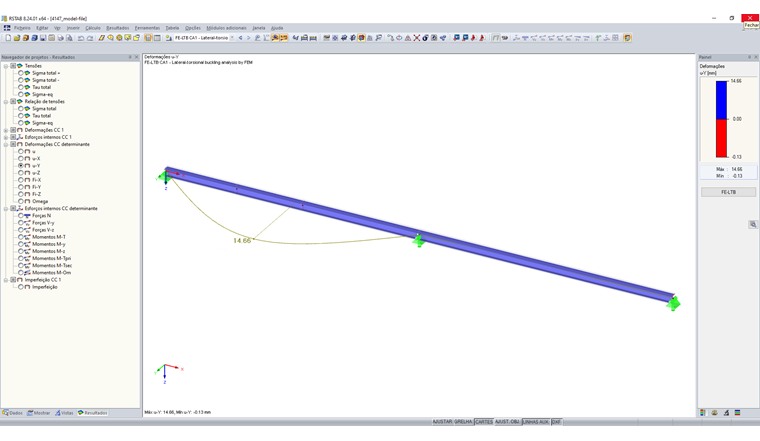

No RFEM 5 e no RSTAB 8, pode verificar as deformações no centro de corte através do módulo adicional RF-/FE-LTB (ver Figura 02). As deformações que resultam adicionalmente de deslocamentos ou rotações apenas podem ser controladas no RFEM 5 utilizando um modelo de superfície.
Deformações de ponte rolante
Estou a tentar verificar manualmente as deformações do módulo adicional CRANEWAY. No entanto, obtenho grandes desvios. Como se justificam estas diferenças?
No RFEM 5 e no RSTAB 8, pode verificar as deformações no centro de corte através do módulo adicional RF-/FE-LTB (ver Figura 02). As deformações que resultam adicionalmente de deslocamentos ou rotações apenas podem ser controladas no RFEM 5 utilizando um modelo de superfície.
O Eng. Rehm participa nos desenvolvimentos da área das estruturas de madeira e presta apoio técnico a clientes.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
No módulo Dimensionamento de betão oferece a opção de realizar um dimensionamento sísmico de acordo com a norma AISC 341-16 para barras de aço.
Para este efeito, estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
