Odkształcenia belki podsuwnicowej

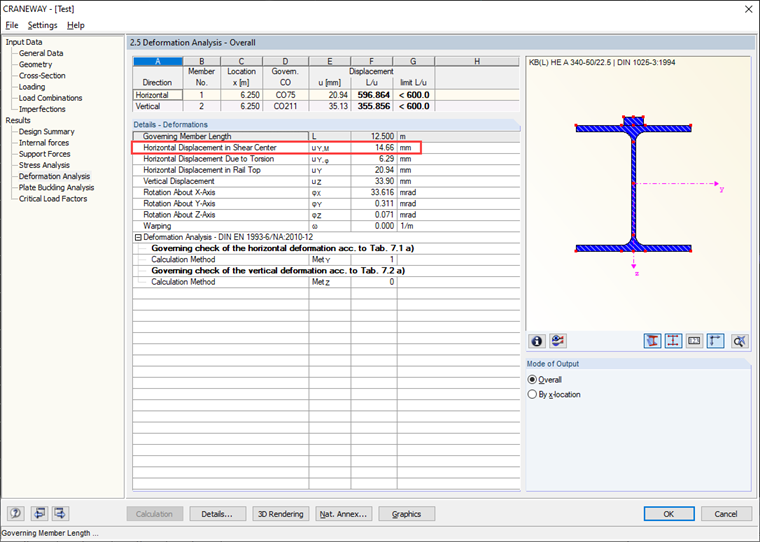

Próbuję ręcznie sprawdzić odkształcenia z poziomu modułu dodatkowego CRANEWAY. Otrzymuję jednak duże odchylenia. Jak wytłumaczyć różnice?

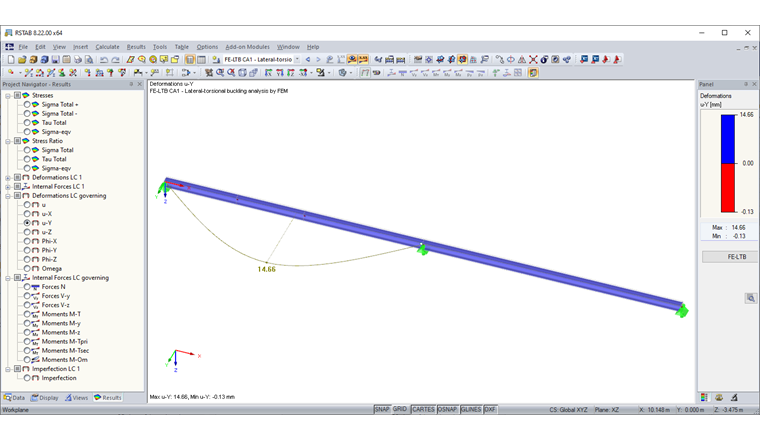

W programach RFEM 5 i RSTAB 8 można sprawdzić odkształcenia w środku ścinania za pomocą modułu dodatkowego RF-/FE-LTB (patrz rys. 02). Odkształcenia, które dodatkowo wynikają z przemieszczeń lub obrotów, można sprawdzić w programie RFEM 5 tylko na podstawie modelu powierzchniowego.
