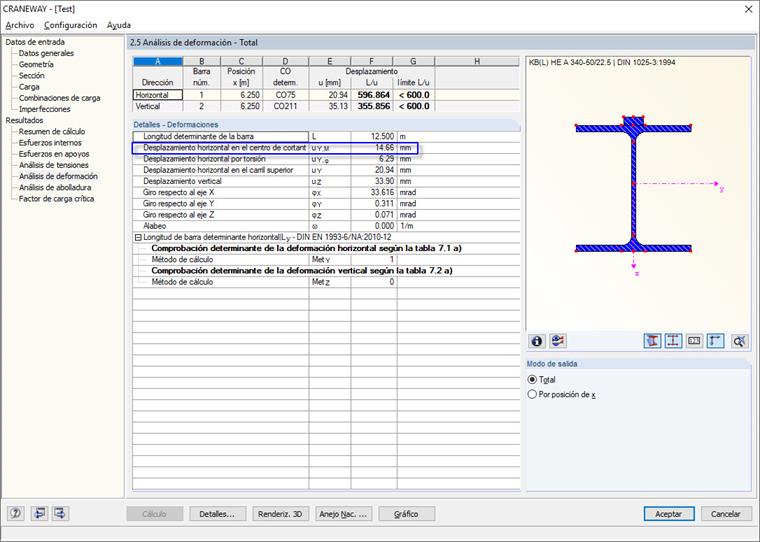

Estoy intentando comprobar manualmente las deformaciones del módulo adicional CRANEWAY. Sin embargo, obtengo grandes desviaciones. ¿Cómo se explican las diferencias?

Respuesta

Los esfuerzos internos y las deformaciones se determinan según el análisis de segundo orden para el pandeo lateral teniendo en cuenta 7 grados de libertad. Para un cálculo lineal de las deformaciones, una carga vertical/horizontal da como resultado una sola deformación vertical/horizontal. Ya que los esfuerzos internos se refieren al sistema deformado y no al análisis no lineal, esto no es válido para el análisis de segundo orden del pandeo torsional.

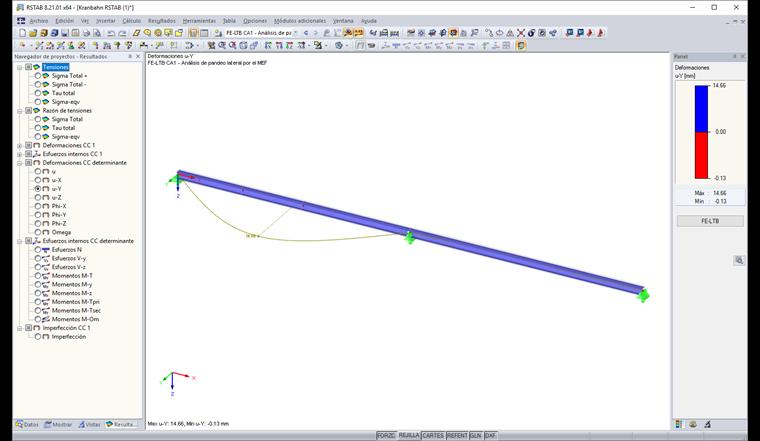

En RSTAB y RFEM, las deformaciones en el centro de cortante se pueden comprobar mediante el módulo adicional RF-/FE-LTB (ver figura 02). Las deformaciones que resultan adicionalmente de los desplazamientos o giros sólo se pueden controlar con un modelo de superficie en RFEM.

Palabras clave

Deformación desplazamiento horizontal Análisis de segundo orden para el pandeo lateral desviación
