Поскольку бетон имеет нелинейное поведение материала, которое можно смоделировать только с помощью модуля CONCRETE NL, его нельзя рассчитать с помощью дополнительного модуля RF-STABILITY.
Использование другой модели материала, такой как изотропная линейная упругая или изотропная пластическая, не может правильно отобразить образование трещин, и, следовательно, результаты непригодны.
Расчет на устойчивость колонн можно выполнить с помощью модуля RF-CONCRETE Columns или RF-CONCRETE NL. Вы можете найти небольшой пример в разделе «Загрузки».
В данном примере рассматривается расчет колонны с помощью дополнительного модуля RF-CONCRETE Columns. Убедитесь, что расчет внутренних сил в программе RFEM выполняется в соответствии с геометрически линейным расчетом и что несовершенства не требуются, потому что метод, используемый в дополнительном модуле, учитывает их.

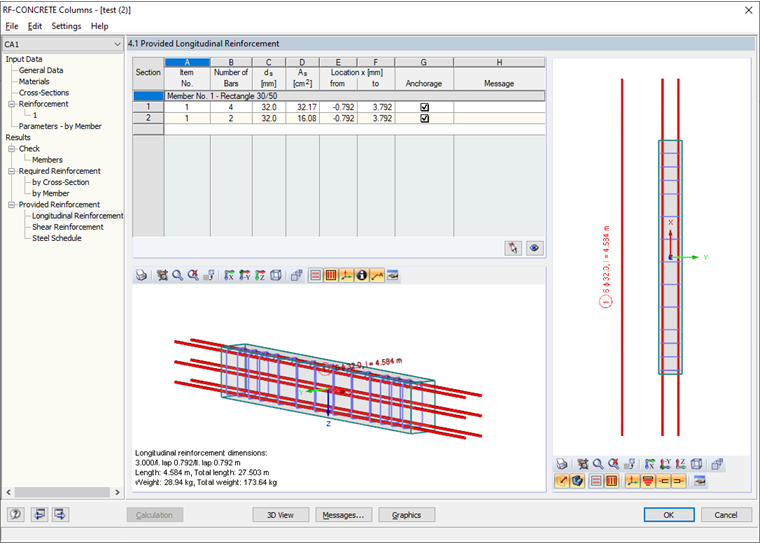

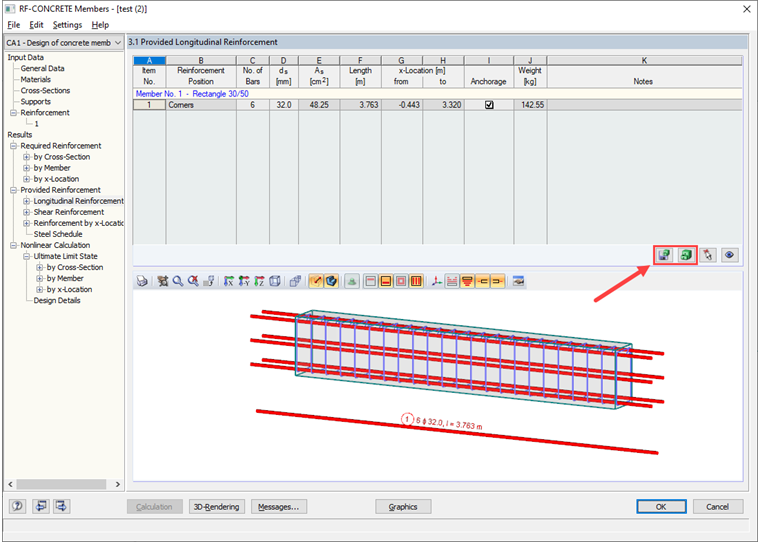

Пример также включает расчет с помощью RF-CONCRETE NL. В данном случае также необходимо выполнить расчет по методу второго порядка, а для этого требуются несовершенства в виде наклонов. Для лучшей сопоставимости расположение продольной арматуры было выровнено по результатам из модуля RF-CONCRETE Columns, как показано на Рисунке 01 и Рисунке 02. Поскольку арматура оптимизирована модулем после нового расчета, требуемая арматура была сохранена в качестве шаблона (см. Красную стрелку).
