Domanda

È possibile eseguire analisi di stabilità su strutture in cemento armato mediante RF‑STABILITY?


Risposta:

Poiché il calcestruzzo ha un comportamento del materiale non lineare che può essere simulato solo con il modulo CONCRETE NL, non è possibile analizzarlo utilizzando il modulo aggiuntivo RF‑STABILITY.

L'uso di un altro modello di materiale come elastico lineare isotropo o plastico isotropo non rappresenterebbe correttamente la formazione di fessure e i risultati non sono quindi utilizzabili.

L'analisi di stabilità sulle colonne può essere eseguita con RF‑CONCRETE Columns o RF‑CONCRETE NL. Puoi trovare un piccolo esempio in Download.

Questo esempio include la verifica di una colonna tramite il modulo aggiuntivo RF‑CONCRETE Columns. Assicurarsi che il calcolo delle forze interne in RFEM sia eseguito secondo l'analisi geometricamente lineare e che non siano necessarie imperfezioni perché il metodo utilizzato nel modulo aggiuntivo ne tiene conto.

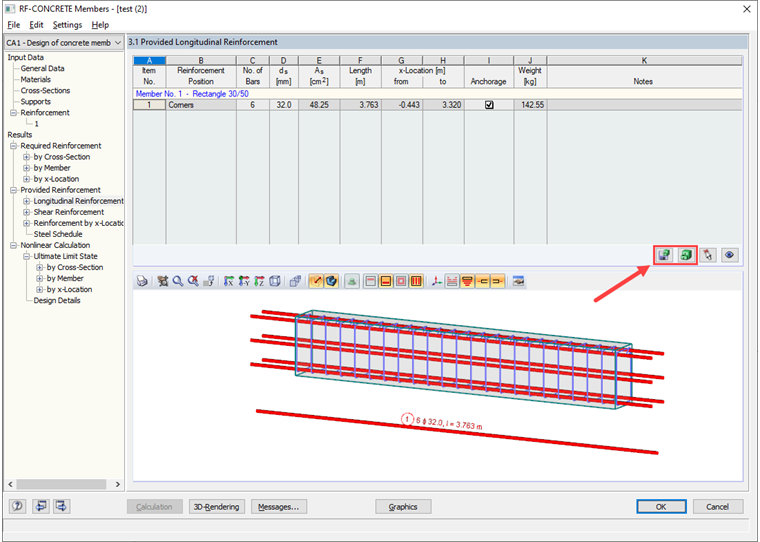

L'esempio include anche il progetto con RF‑CONCRETE NL. Anche qui è necessario calcolare secondo l'analisi del secondo ordine e richiede le imperfezioni sotto forma di inclinazioni. Per una migliore comparabilità, la disposizione dell'armatura longitudinale è stata allineata con il risultato di RF‑CONCRETE Columns, come mostrato nell'immagine 01 e nell'immagine 02. Poiché l'armatura viene ottimizzata dal modulo dopo un nuovo calcolo, l'armatura desiderata è stata salvata come modello (vedere la freccia rossa).
