¿Es posible realizar análisis de estabilidad en estructuras de hormigón armado por medio de RF-STABILITY?

Respuesta

Como el hormigón tiene un comportamiento de material no lineal que solo se puede simular con el módulo CONCRETE NL, no es posible analizarlo con el módulo adicional RF-STABILITY.

El uso de otro modelo de material como el isótropo elástico lineal o el isótropo plástico no representaría la formación de grietas correctamente y, por lo tanto, los resultados no se pueden utilizar.

Se puede llevar a cabo un análisis de estabilidad en pilares con RF-CONCRETE Columns o RF-CONCRETE Members. Puede encontrar un pequeño ejemplo en Descargas.

Este ejemplo incluye el cálculo de un pilar mediante el módulo adicional RF-CONCRETE Columns. Asegúrese de que el cálculo de los esfuerzos internos en RFEM se realiza según el análisis de primer orden geométricamente y de que no se necesitan imperfecciones, porque el método utilizado en el módulo los tiene en cuenta.

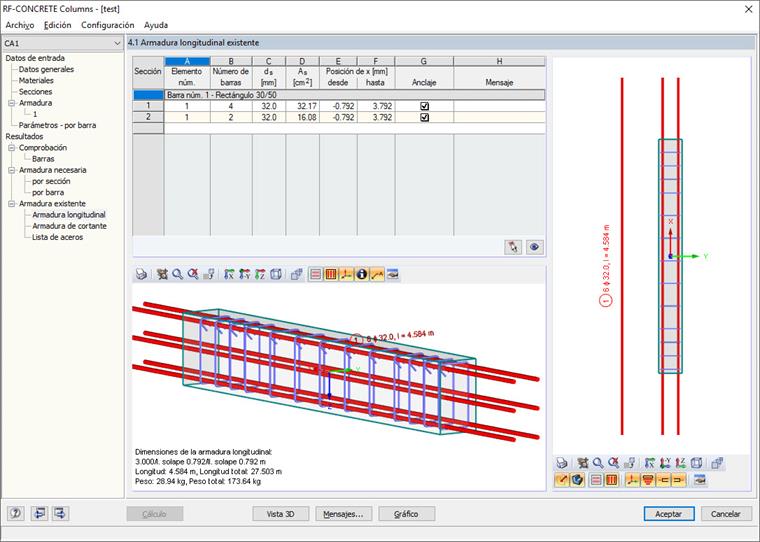

El ejemplo también incluye el cálculo con RF-CONCRETE NL. De nuevo, es necesario calcular de acuerdo con el análisis de segundo orden y se necesitan imperfecciones en forma de inclinaciones. Para que se pueda comparar mejor, la disposición de la armadura longitudinal se alineó con el resultado de RF-CONCRETE Columns, como se muestra en las figuras 01 y 02. Dado que el módulo optimiza la armadura después de un nuevo cálculo, la armadura deseada se guardó como una plantilla (ver flecha roja).

Palabras clave

Estabilidad Pandeo Pilar Hormigón Hormigón armado
