Czy możliwe jest przeprowadzenie analizy stateczności konstrukcji żelbetowych za pomocą modułu RF-STABILITY?

Odpowiedź

Ponieważ beton ma nieliniowe zachowanie się materiału, które można symulować tylko przy użyciu modułu CONCRETE NL, nie można go przeanalizować przy użyciu modułu dodatkowego RF ‑ STABILITY.

Zastosowanie innego modelu materiałowego, takiego jak izotropowy liniowy sprężysty lub izotropowy plastyk, nie przedstawiłoby prawidłowo powstawania rys, a zatem wyników nie można wykorzystać.

Analiza stateczności słupów może być przeprowadzona w RF ‑ CONCRETE Słupy lub RF ‑ CONCRETE NL. Mały przykład znajduje się w sekcji Pobrane .

Ten przykład obejmuje obliczenia słupa z wykorzystaniem modułu dodatkowego RF ‑ CONCRETE. Należy się upewnić, że obliczenia sił wewnętrznych w programie RFEM są przeprowadzane zgodnie z analizą liniowo geometryczną, i że nie są wymagane imperfekcje, ponieważ są one uwzględniane w metodzie dodatkowej.

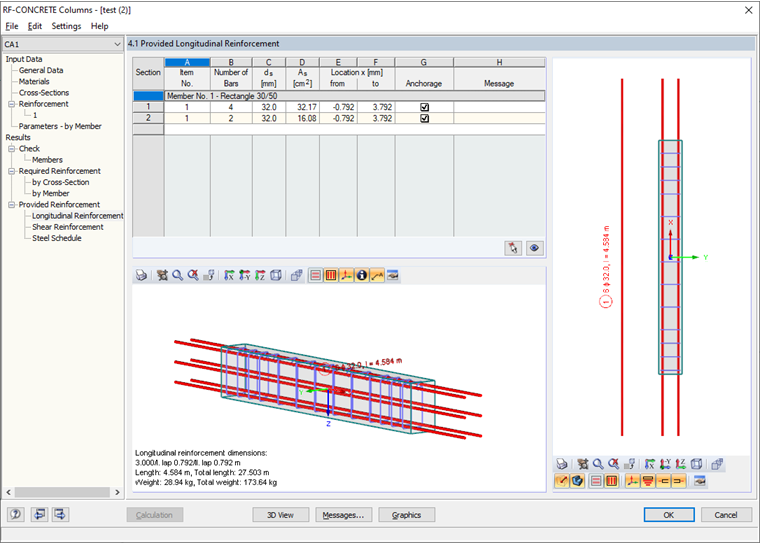

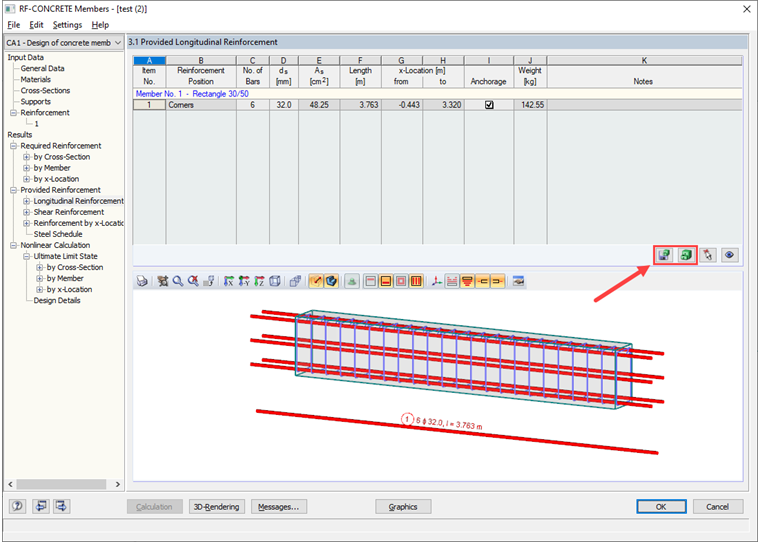

Przykład obejmuje również obliczenia w RF ‑ CONCRETE NL. W tym przypadku konieczne jest również obliczenie według analizy drugiego rzędu, które wymaga imperfekcji w postaci nachyleń. Dla lepszej porównywalności układ zbrojenia podłużnego został wyrównany z wynikiem z słupów RF ‑ CONCRETE, jak pokazano na rysunku 01 i rysunku 02. Ponieważ zbrojenie jest zoptymalizowane przez moduł po nowym obliczeniu, wybrane zbrojenie zostało zapisane jako szablon (patrz czerwona strzałka).

Słowa kluczowe

Stateczność Wyboczenie Słup CONCRETE Beton zbrojony
