回复:
混凝土是一种非线性材料行为，只能使用CONCRETE NL模块来模拟，因此无法使用RF-STABILITY附加模块进行分析。
Die Verwendung eines anderen Materialmodells wie isotrop linear elastisch oder isotrop plastisch würde die Rissbildung nicht korrekt abbilden und die Ergebnisse sind daher nicht verwertbar.
Eine Stabilitätsuntersuchung an Stützen kann mit RF-BETON Stützen oder RF-BETON NL durchgeführt werden. In den Downloads finden Sie dazu ein kleines Beispiel.
Das Beispiel beinhaltet den Nachweis einer Stütze mit dem Modul RF-BETON Stützen. Dabei ist darauf zu achten, dass die Berechnung der Schnittgrößen in RFEM nach Theorie erster Ordnung erfolgt und keine Imperfektionen erforderlich sind, da das im Modul genutzte Verfahren diese berücksichtigt.

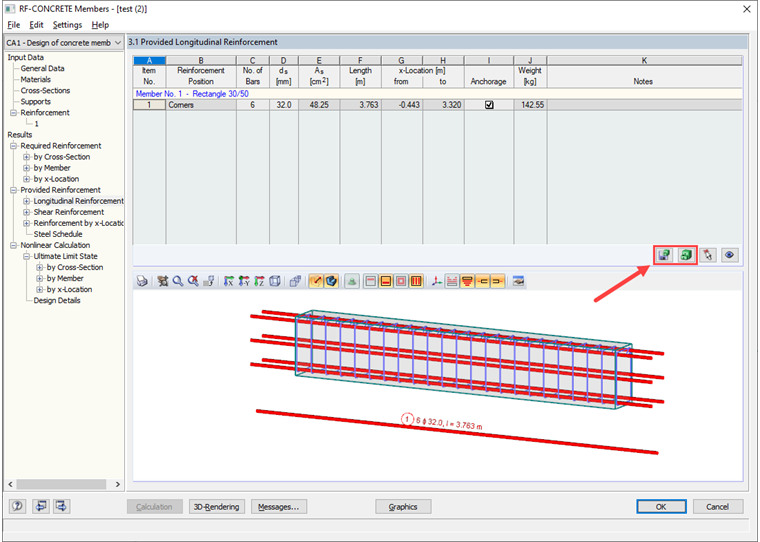

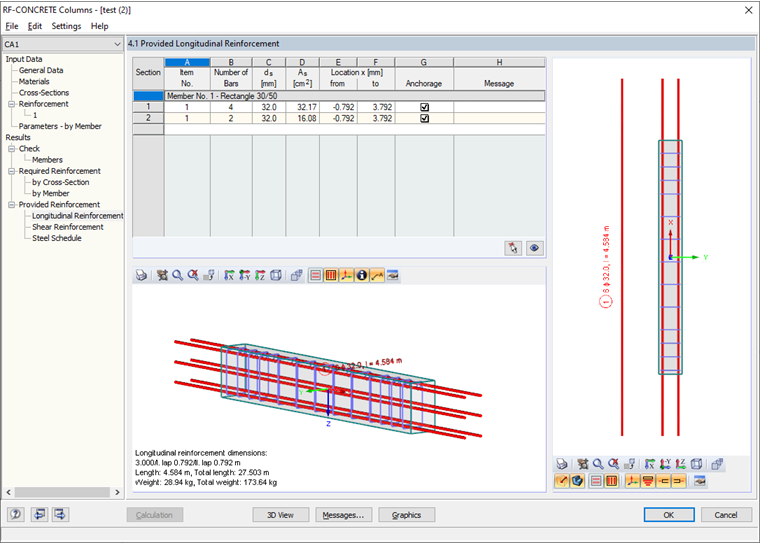

Im Beispiel ebenfalls enthalten ist der Nachweis mit RF-BETON NL. Hier muss wiederum nach Theorie zweiter Ordnung gerechnet werden und es sind Imperfektionen in Form von Schiefstellungen erforderlich. Für eine bessere Vergleichbarkeit wurde das Layout der Längsbewehrung dem Ergebnis aus RF-BETON Stützen angeglichen, wie in den Abbildungen 01 und 02 ersichtlich. Da nach einer neuen Berechnung die Bewehrung vom Modul optimiert wird, wurde die gewünschte Bewehrung als Vorlage abgespeichert (siehe roter Pfeil).
