Odpověď:
Hustota a kvalita sítě konečných objemů má značný vliv na přesnost výsledků. Čím hustší je síť prvků, tím přesnější jsou výsledky. S hustší síti je však současně prodlužuje doba výpočtu a požadavky na operační paměť počítače.
Vysíťování v programu RWIND Simulation lze rozdělit do 3 kategorií:
| Kategorie | Hustota sítě | Buňky sítě | Čas výpočtu | Vysoce výkonný počítač |
|---|---|---|---|---|
| jednoho | nízká | ≤ 1 milion | několik minut | ≤ 4 GB RAM |
| B | střední | 1 - 10 milionů | několik hodin | ≤ 16 GB RAM |
| C | velký | 10 - 50 milionů | několik desítek hodin | ≤ 64 GB RAM |

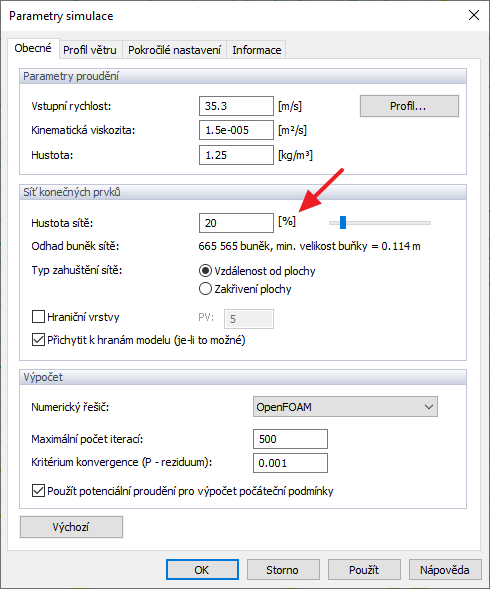

V programu RWIND Simulation je hustota sítě globálně nastavována v dialogu "Parametry simulace". Hustotu sítě je možné nastavit v rozmezí 10% až 100%.

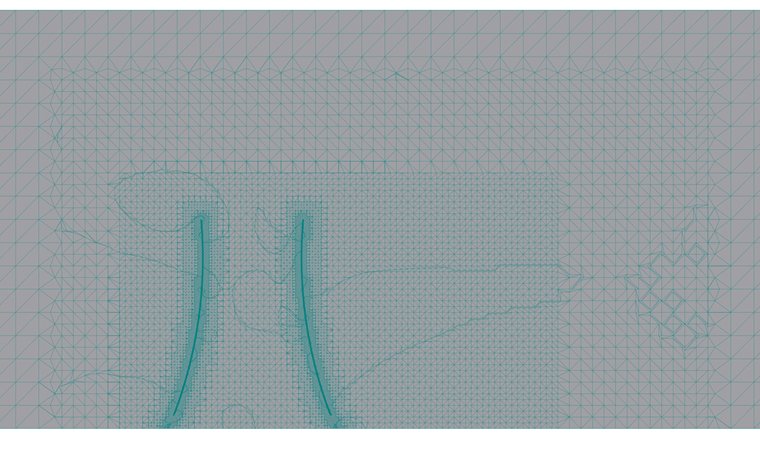

Pro zvýšení efektivity výpočtu v oblasti větrného tunelu však program negeneruje síť s konstantní hustotou sítě v oblasti větrného tunelu, ale automaticky generuje jemnější síť v blízkosti modelů, okolo kterých proudí vítr, než ve zbytku plochy.

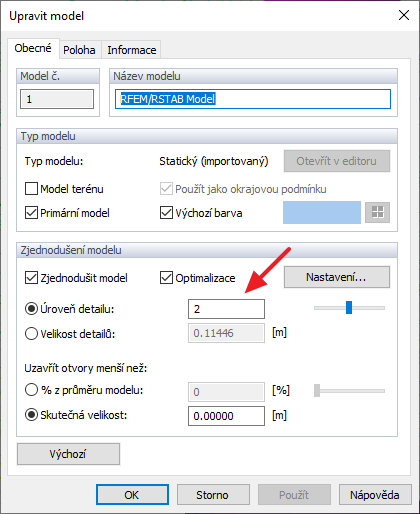

Velikost zahuštění sítě podle modelu se řídí 5 úrovněmi detailů v dialogu "Upravit model". Úroveň zahuštění lze zadat v krocích 0 až 4.
Ve výchozím nastavení nabízí program pro model globální hustotu sítě 20 % se zahuštěním sítě podle úrovně 2. Tímto nastavením obvykle vzniká dělení sítě kategorie A s 300 až 700 000 buňkami. Díky této konfiguraci kategorie A s hrubým dělením sítě program v nejkratší době ukáže základní zobrazení pole proudění a rozdělení tlaků na modelu obtékaném proudem vzduchu.
Po kontrole veškerých vstupních dat a tlakových reakcí na modelu se v uvedených dialozích pro zvýšení hustoty a úrovně sítě zesítění lze rychle přepnout do kategorie zesítění B pro stanovení kvalitativně lepšího výsledku.
Pomocí voleb pro jemnější nastavení sítě a úrovně zesítění lze dosáhnout zesítění kategorie C.
Během vývoje programu RWIND Simulation jsme takové konfigurace sítě (≥ 50 milionů) úspěšně otestovali na odpovídajícím počítači. Tuto konfiguraci ovšem zatím nedoporučujeme, protože zvýšená přesnost získaných výsledků není pro tento účel v rovnováze s požadavky na počítač.
