¿Qué tamaño de malla se debe establecer para un análisis de flujo de viento numérico?

Respuesta

La densidad y la calidad de la malla de volumen finito tienen un impacto considerable en la precisión de los resultados. Cuanto más densa sea la malla, más precisos serán los resultados. Sin embargo, el tiempo de cálculo y los requisitos de la memoria RAM del equipo aumentan al mismo tiempo con una malla más densa.

La malla de RWIND-Simulation se puede dividir en 3 categorías:

CategoríaDensidad de mallaCeldas de mallaTiempo de cálculoEquipo de alto rendimiento
Abajo≤ 1 millón
varios minutos
≤ 4 GB de RAM
Bmedia1 - 10 millones
varias horas
≤ 16 GB de RAM
Calto10 - 50 millones
alrededor de 10 horas
≤ 64 GB de RAM


En RWIND Simulation, la densidad de la malla está organizada globalmente en el cuadro de diálogo "Simulation Parameters". La densidad de la malla se puede definir en el rango entre 10% y 100%.

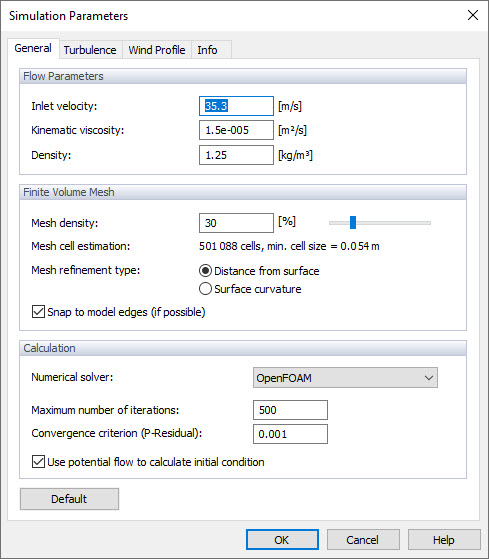

Figura 02 - Parámetros de simulación

Sin embargo, para aumentar la eficiencia del cálculo en el área del túnel de viento, el programa no genera una malla con una densidad de malla constante sino que genera automáticamente una malla más fina en el entorno inmediato de los modelos barridos por el viento que en el área restante.

El tamaño del refinamiento de malla por modelo se controla mediante 5 niveles de detalle en el cuadro de diálogo "Edit Model". El nivel de refinamiento se puede definir aquí con los pasos 0-4.

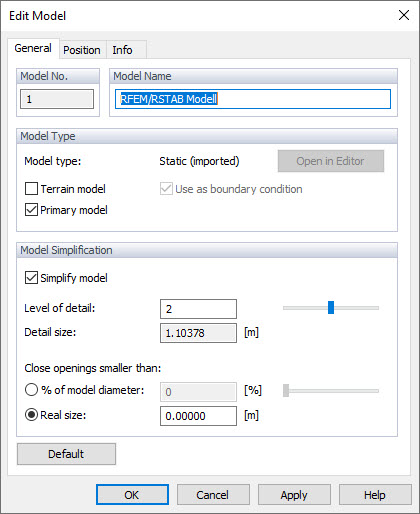

Figura 03 - Nivel de detalle

De forma predeterminada, el programa proporciona una densidad de malla global del 20% con un refinamiento de malla del Nivel 2 por modelo. Esta configuración generalmente resulta en una distribución de red de la categoría A de 300 a 700 000 celdas. Con esta configuración de categoría A de malla gruesa, el programa proporciona una visualización básica del campo de flujo y la distribución de presión en el modelo de barrido de viento en muy poco tiempo.

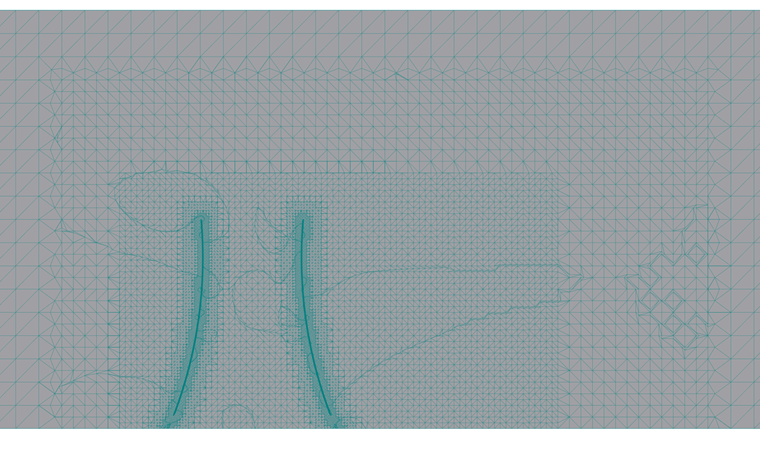

Figura 01 - Malla de EF para sólidos

Después de comprobar todos los datos de entrada y reacciones de compresión en el modelo, es posible cambiar rápidamente a una malla de categoría B en los cuadros de diálogo mencionados al aumentar la densidad de malla y el nivel de concentración de malla para determinar un resultado cualitativamente superior.

Al usar las opciones más finas para la consolidación de malla y los niveles de refinamiento, también es posible conseguir una malla de la categoría C.
Durante el desarrollo del programa de RWIND Simulation, probamos con éxito las configuraciones de malla de este tipo (≥ 50 millones) en un equipo correspondiente. Sin embargo, todavía no recomendamos esta configuración porque la mayor precisión de los resultados obtenidos a través de esto no está en equilibrio con los requisitos informáticos requeridos para este propósito. En la siguiente fase de desarrollo de RWIND Simulation, planeamos usar una malla personalizada en la capa límite para usar completamente la malla de categoría C y ofrecer modelos de flujo transitorio con modelos de turbulencia más precisos.
