La densità e la qualità della mesh del solido finita hanno un impatto significativo sull'accuratezza dei risultati. Più densa è la mesh, più accurati saranno i risultati. Tuttavia, il tempo di computazione e i requisiti della memoria del computer aumentano con la mesh più densa allo stesso tempo.
La mesh di RWIND Simulation può essere divisa in 3 categorie:
| Categoria | Densità della mesh | Celle mesh | Tempo di calcolo | Computer ad alte prestazioni |
|---|---|---|---|---|
| [LinkToImage01] | basso | ≤ 1 milione | diversi minuti | ≤ 4 GB di RAM |
| B | Media durata | 1 - 10 milioni | diverse ore | ≤ 16 GB di RAM |
| C | alto | 10 - 50 milioni | diverse 10 ore | ≤ 64 GB di RAM |

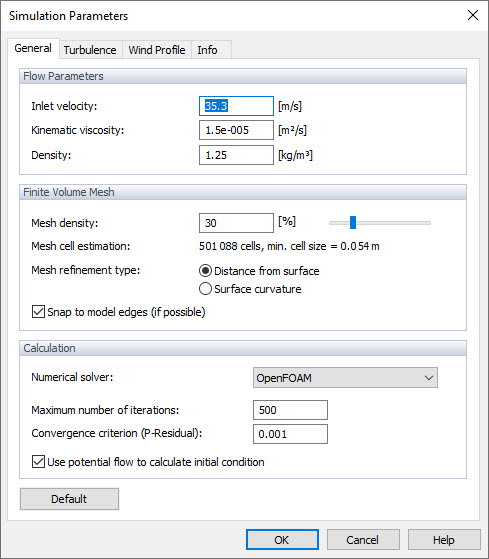

In RWIND Simulation, la densità della mesh è organizzata globalmente nella finestra di dialogo "Parametri di simulazione". La densità della mesh può essere definita nell'intervallo tra 10% e 100%.

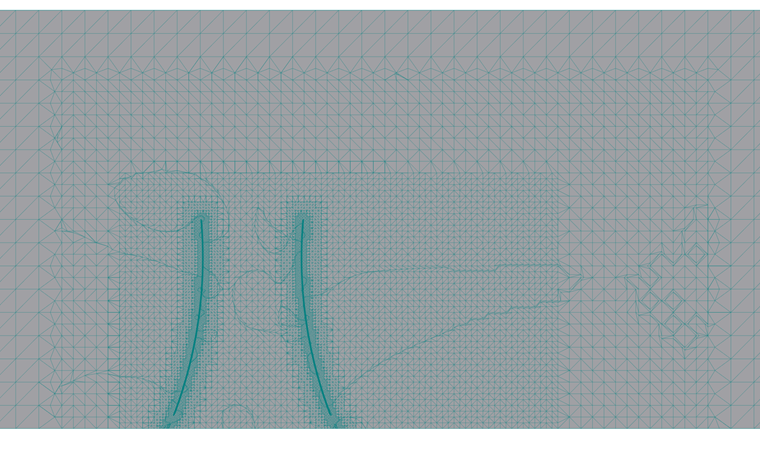

Tuttavia, per aumentare l'efficienza del calcolo nell'area della galleria del vento, il programma non genera una mesh con la densità della mesh costante, ma genera automaticamente una mesh più fine nelle immediate vicinanze dei modelli, attorno al quale scorre il vento, rispetto alle zone rimanenti. area.

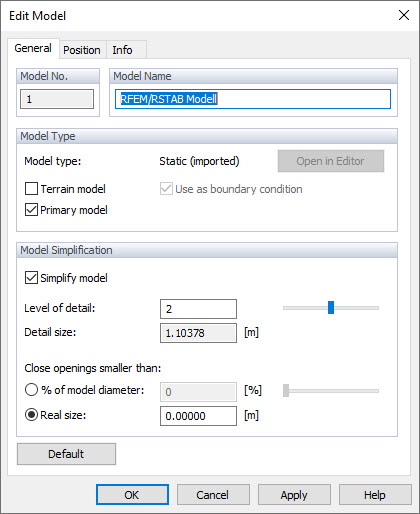

La dimensione dell'infittimento della mesh di ogni modello è controllata da 5 livelli di dettaglio nella finestra di dialogo "Modifica modello". Il livello di infittimento può essere definito qui con i passaggi 0-4.
Per impostazione predefinita, il programma imposta la densità della mesh globale del 20% con il livello 2 di infittimento della mesh per il modello. Questa impostazione di solito offre una distribuzione della rete di categoria A con 300 - 700.000 celle. Con questa configurazione di categoria A a grandi mesh, il programma fornisce una visualizzazione di base del campo di flusso e della distribuzione della pressione sul modello spazzato dal vento in un tempo molto breve.
Dopo aver controllato tutti i dati di input e le reazioni di compressione sul modello, è possibile passare rapidamente alla mesh di categoria B nelle finestre di dialogo menzionate aumentando la densità della mesh e il livello di concentrazione della mesh per determinare un risultato qualitativamente superiore.
Utilizzando le opzioni e i livelli di infittimento della mesh più fini, è anche possibile ottenere la mesh di Categoria C.
Durante lo sviluppo del programma RWIND Simulation, abbiamo testato con successo le configurazioni mesh di questo tipo (≥ 50 milioni) su un computer corrispondente. Tuttavia, non è ancora consigliabile questa configurazione poiché la maggiore accuratezza dei risultati ottenuti in questo modo non è in equilibrio con i requisiti del computer richiesti.
