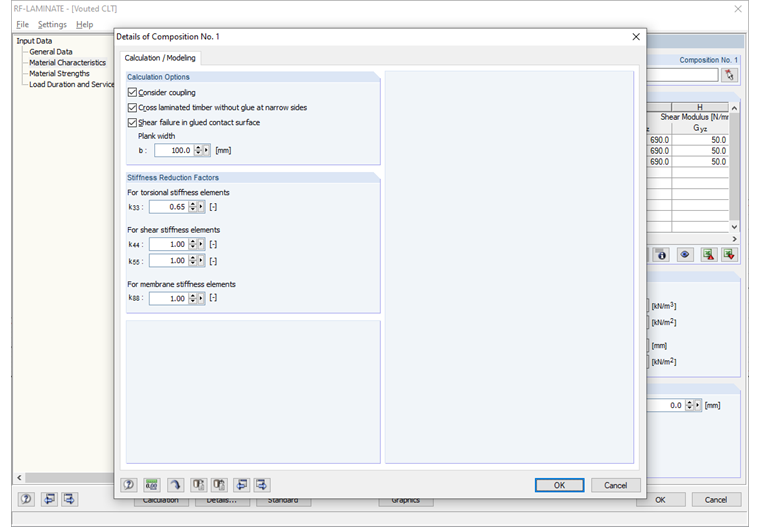

разрушение при сдвиге в клеёной контактной поверхности в модуле RF-LAMINATE

Что значит «Разрушение от сдвига в клеёной контактной поверхности» в деталях дополнительного модуля RF-LAMINATE?

Ответ:

У плит из поперечно-клеёной древесины, которые не склеиваются на узких сторонах (см. FAQ 3590) и у конструкции как стеновая конструкция, часто определяющим является напряжение кручения в клеевых соединениях. Dieser Nachweis wird gemäß den Erläuterungen in der unten angegebenen Literaturquelle nach folgender Gleichung geführt.
Часто задаваемые вопросы 3590

η_{x} = \frac{τ_{tor, x}}{f_{v, tor}} + \frac{τ_{x} + τ_{x, z}}{f_{R}} = \frac{\frac{3 \cdot n_{x, y}}{b (n - 1)}}{f_{v, tor}} + \frac{\frac{\frac{\partial n_{x}}{\partial x}}{n - 1} + τ_{xz}}{f_{R}} \leq 1

b	Ширина доски
n	Количество слоев плиты
n_xy	Сдвиг в плоскости слоя
∂n_z / ∂x	Сдвиг слоев плиты
τ_xz	Сдвиг вдоль толщины
f_R	прочность на сдвиг качения
f_v,tor	Прочность на сдвиг при кручении

Расчет напряжения кручения в клеевых соединениях

Für die y-Richtung erfolgt der Nachweis analog, allerdings mit den Werten für y-Richtung.
