Scherversagen der eingeklebten Kontaktfläche in RF-LAMINATE

Was besagt "Scherversagen der eingeklebten Kontaktfläche" in den Details vom Modul RF-LAMINATE?

Antwort:

Bei nicht schmallseitenverklebten Brettsperrholzplatten (siehe FAQ 3590) und einem wandartigen Tragverhalten ist häufig die Torsionsbeanspruchung in den Klebefugen maßgebend. Dieser Nachweis wird gemäß den Erläuterungen in der unten angegebenen Literaturquelle nach folgender Gleichung geführt.
FAQ 3590

η_{x} = \frac{τ_{tor, x}}{f_{v, tor}} + \frac{τ_{x} + τ_{x, z}}{f_{R}} = \frac{\frac{3 \cdot n_{x, y}}{b (n - 1)}}{f_{v, tor}} + \frac{\frac{\frac{\partial n_{x}}{\partial x}}{n - 1} + τ_{xz}}{f_{R}} \leq 1

b	Brettbreite
n	Anzahl Brettlagen
n_xy	Schub in Scheibenebene
∂n_z / ∂x	Abscheren der Brettlagen
τ_xz	Schub in Dickenrichtung
f_R	Rollschubfestigkeit
f_v,tor	Torsionsschubfestigkeit

Nachweis der Torsionsbeanspruchung in den Klebefugen

Für die y-Richtung erfolgt der Nachweis analog, allerdings mit den Werten für y-Richtung.

FAQ

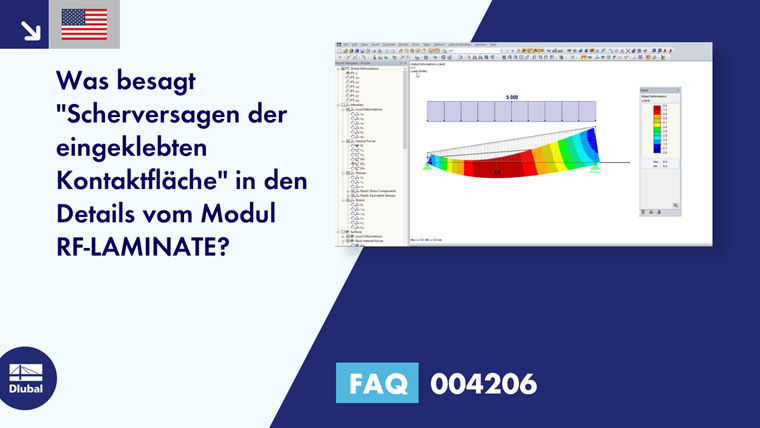

[EN] FAQ 004206 | Was besagt "Scherversagen der eingeklebten Kontaktfläche" in den Details vom Mo...
