Zniszczenie od ścinania klejonej powierzchni kontaktowej w RF-LAMINATE

Co oznacza "Uszkodzenie od ścinania klejonej powierzchni kontaktowej" w szczegółach modułu dodatkowego RF-LAMINATE?

Odpowiedź:

W przypadku płyt z drewna klejonego krzyżowo, które nie są połączone po wąskich bokach (patrz FAQ 3590), a konstrukcja zachowuje się podobnie jak ściana, często decydujące znaczenie ma naprężenie skręcające w połączeniach klejowych. Dieser Nachweis wird gemäß den Erläuterungen in der unten angegebenen Literaturquelle nach folgender Gleichung geführt.
FAQ 3590

η_{x} = \frac{τ_{tor, x}}{f_{v, tor}} + \frac{τ_{x} + τ_{x, z}}{f_{R}} = \frac{\frac{3 \cdot n_{x, y}}{b (n - 1)}}{f_{v, tor}} + \frac{\frac{\frac{\partial n_{x}}{\partial x}}{n - 1} + τ_{xz}}{f_{R}} \leq 1

b	szerokość deski
n	Liczba warstw płyty
n_xy	Ścinanie w płaszczyźnie panelu
∂n_z / ∂x	Ścinanie warstw płyt
τ_xz	Ścinanie w kierunku grubości
f_R	wytrzymałość na ścinanie tarczowe
f_v,tor	Wytrzymałość na ścinanie przy skręcaniu

Obliczanie naprężeń skręcających w połączeniach klejonych

Für die y-Richtung erfolgt der Nachweis analog, allerdings mit den Werten für y-Richtung.

faq

[PL] FAQ 004206 | Jakie jest znaczenie sformułowania „Uszkodzenie na ścinanie w klejonej powierzchni kontaktowej” w szczegółach ...

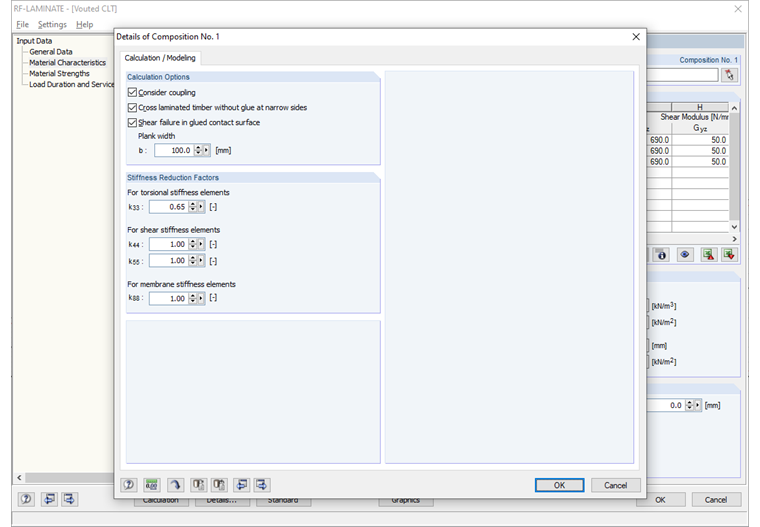

utrata nośności na ścinanie w klejonej powierzchni kontaktowej
