- b 为板宽,
- n 为板层数,
- nxy为层平面内的剪切,
- $\frac{\partial n_x}{\partial x}$ 为板层剪切,
- $\tau_{xz}$ 为厚度方向的剪切,
- [F12]R滚剪强度
- fv,tor是扭转抗剪强度。
问题

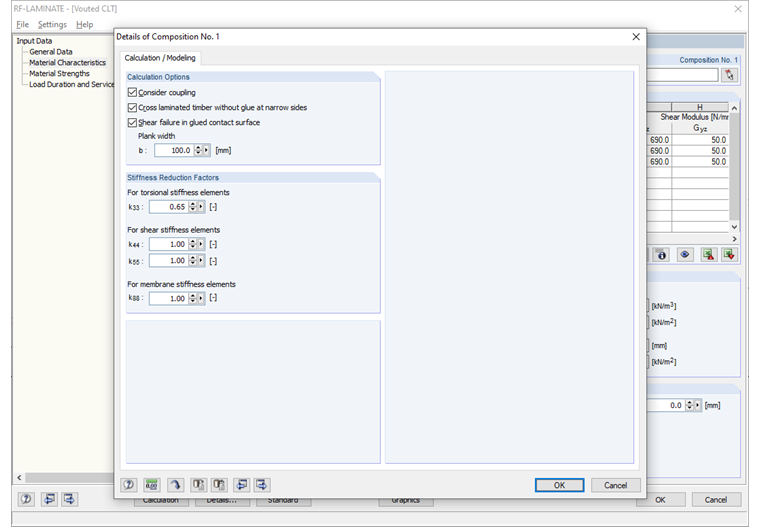

在附加模块 RF‑LAMINATE 的详细信息中,“粘合接触面的剪切破坏”是什么意思?
回复:
对于没有胶合在窄边上的正交胶合木板,以及类似墙的结构行为,胶合节点中的扭转应力通常起主导作用。 该设计是根据以下公式并按照以下参考文献中的说明进行的。$\eta_x=\frac{\tau_{tor,x}}{f_{v,tor}}+\frac{\tau_x+\tau_{xz}}{f_R}=\frac{\displaystyle\frac{3\ast n_{xy}}{b(n-1)}}{f_{v,tor}}+\frac{{\displaystyle\frac{\frac{\partial n_x}{\partial x}}{n-1}}+\tau_{xz}}{f_R}\leq1$
值:
对于 y 方向,设计是相似的,但是 y 方向的值。
