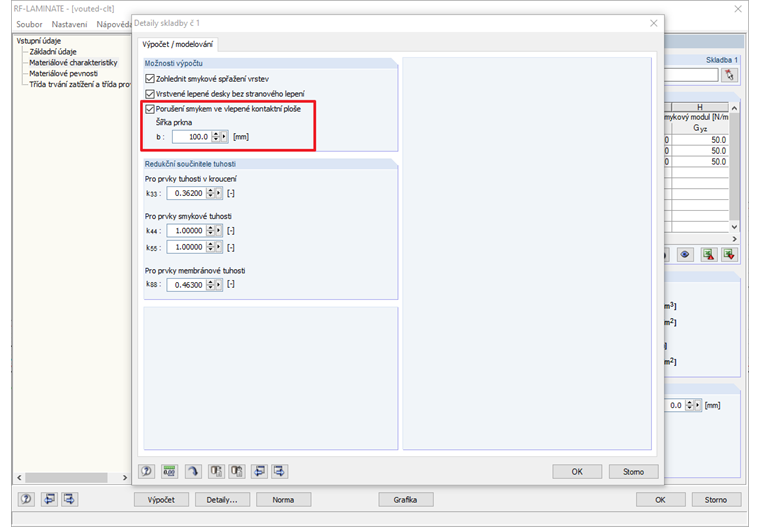

Co říká "Porušení smykem ve vlepené kontaktní ploše" v záložce Detaily přídavného modulu RF-LAMINATE?

Odpověď

V případě desek z křížově lepeného dřeva, které nemají lepenou úzkou stranu a mají chování stěnového charakteru, je často rozhodující namáhaní kroucením ve vrstvách lepidla. Toto posouzení se provádí podle vysvětlení v níže uvedené literatuře podle následující rovnice.

$\eta_x=\frac{\tau_{tor,x}}{f_{v,tor}}+\frac{\tau_x+\tau_{xz}}{f_R}=\frac{\displaystyle\frac{3\ast n_{xy}}{b(n-1)}}{f_{v,tor}}+\frac{{\displaystyle\frac{\frac{\partial n_x}{\partial x}}{n-1}}+\tau_{xz}}{f_R}\leq1$

Hodnoty:
  • b šířka desky
  • n počet vrstev prken
  • nxy smyk v rovině desky
  • $\frac{\partial n_x}{\partial x}$ Vrstvy prken s příčným namáháním
  • $\tau_{xz}$ smyk ve směru tloušťky
  • fR pevnost ve valivém smyku
  • fv,tor smyková pevnost v kroucení
Posouzení ve směru y probíhá analogicky, ovšem s hodnotami pro směr y.

Klíčová slova

Porušení smykem Kontaktní plocha Kroucení
