Можно ли как-то проверить изгибающий момент по интегрированию контактных напряжений, определенных в RF‑/FOUNDATION Pro?

Ответ

Это возможно в RFEM косвенным образом.


Давление грунта, из которого изгибающий момент определяется для расчета с помощью интегрирования, может быть применено в качестве «внешней нагрузки» в исходной модели RFEM.

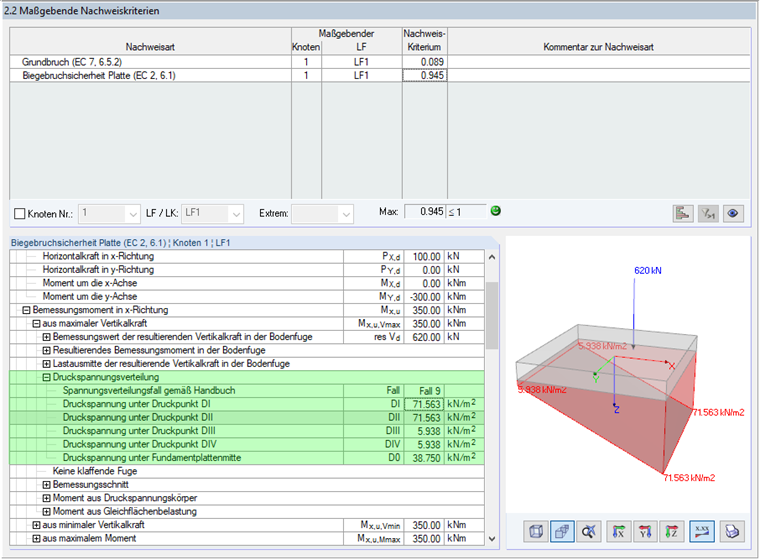

Распределение сжимающего напряжения в RF-/FOUNDATION Pro

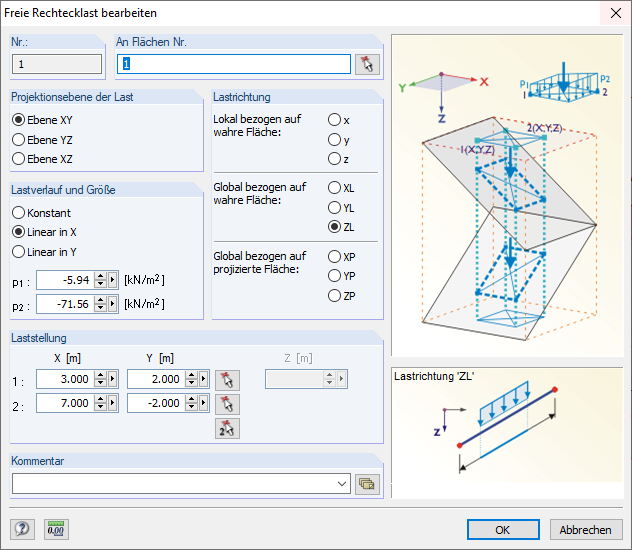

Это сжимающее напряжение можно применить в качестве «нагрузки на свободную поверхность» к эквивалентной конструктивной системе в RFEM.

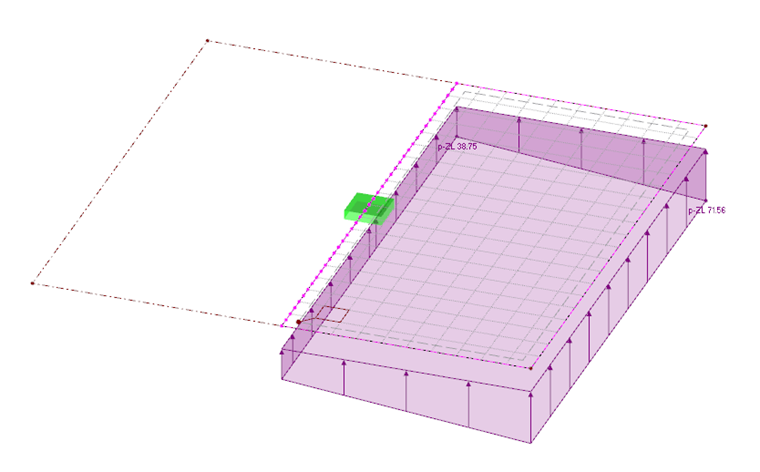

В этом случае эквивалентная конструктивная система представляет собой жесткую поверхность. Размер поверхности зависит от положения расчетного сечения, заданного в RF‑/FOUNDATION Pro. В этом случае необходимо установить «In Column Center».

С помощью этой эквивалентной конструкции можно рассчитать «момент от распределения напряжения сжатия», определенный в RF-/FOUNDATION Pro.

Вы можете скачать описанный выше пример по ссылке ниже и открыть его в RFEM 5.
