Verificação de momentos fletores a partir de tensões de contacto do solo no RF-/FOUNDATION Pro

Isto é possível através de um desvio no RFEM.

A pressão do solo, a partir da qual o momento fletor é determinado para o dimensionamento através da integração, pode ser aplicada como uma "Carga externa" num modelo equivalente do RFEM.

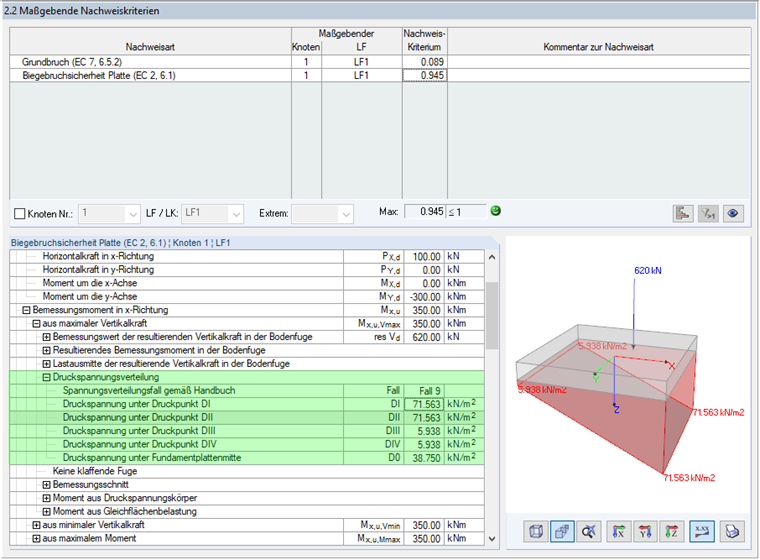

Distribuição da tensão de compressão no RF-/FOUNDATION Pro

Distribuição da tensão de compressão no RF-/FOUNDATION Pro

Esta tensão de compressão pode ser aplicada a um sistema equivalente no RFEM como uma "Carga de superfície livre".

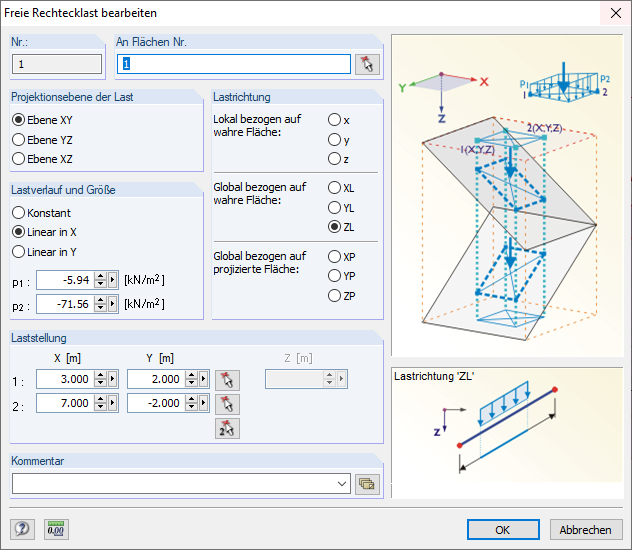

Aplicar a tensão de compressão como "Carga retangular livre" no sistema equivalente

Neste caso, o sistema equivalente é uma superfície rígida. O tamanho da superfície depende da posição da secção de dimensionamento configurada no RF-/FOUNDATION Pro. Aqui, a configuração corresponde à de "No centro do pilar".

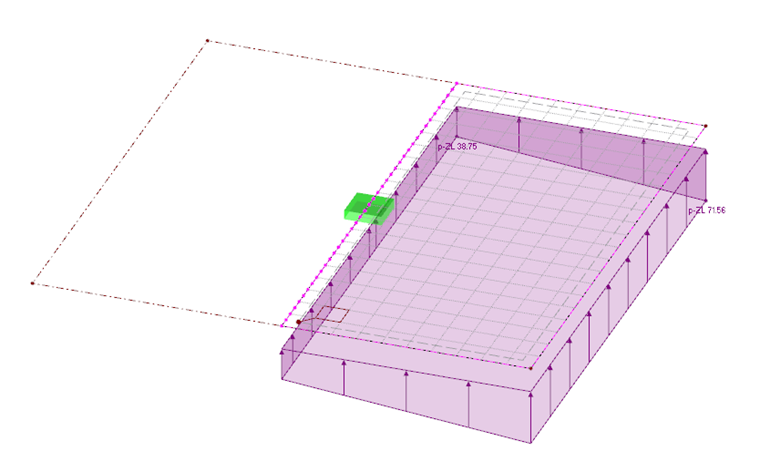

Distribuição da tensão de compressão como carga no sistema equivalente

Com este sistema equivalente, é possível recalcular o "Momento da distribuição da tensão de compressão" determinado no RF-/FOUNDATION Pro.

Pode fazer o download do exemplo descrito acima utilizando a ligação abaixo e abri-lo no RFEM 5.
