Pytanie

Czy mogę w jakiś sposób zweryfikować moment zginający na podstawie całkowania naprężeń kontaktowych określonych w RF‑/FOUNDATION Pro?


Odpowiedź:
W programie RFEM jest to możliwe w sposób pośredni.

Parcie gruntu, na podstawie którego określany jest moment zginający do obliczeń za pomocą całkowania, może być zastosowane jako „obciążenie zewnętrzne” w modelu początkowym programu RFEM.

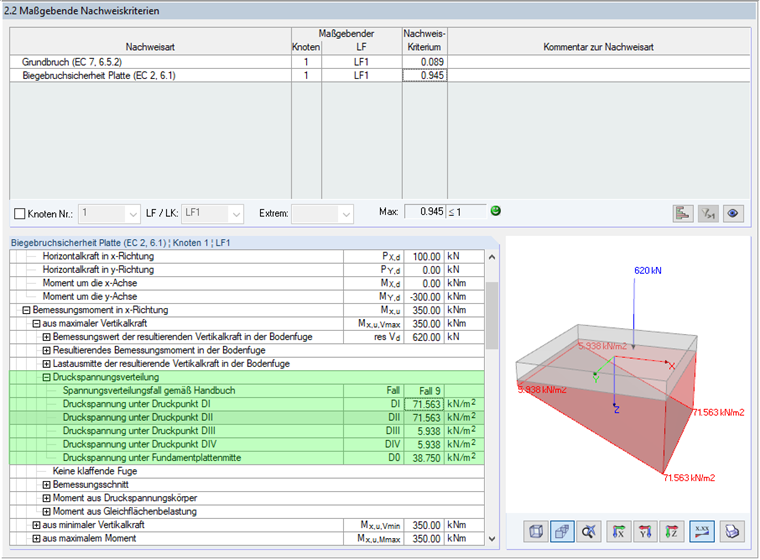

Rozkład naprężeń ściskających w RF-/FOUNDATION Pro

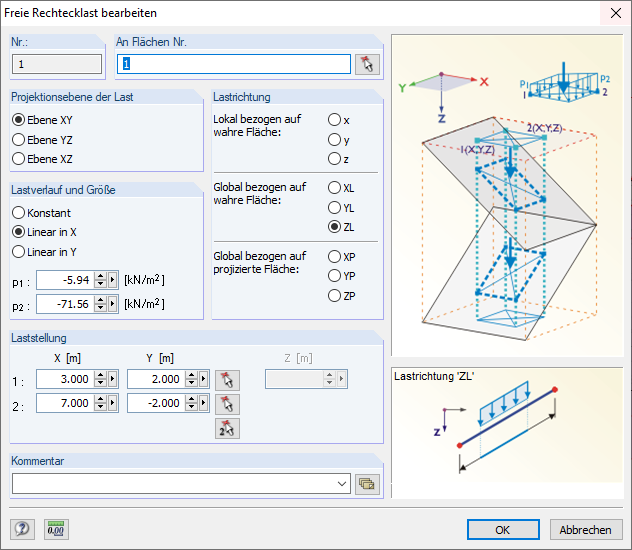

To naprężenie ściskające może zostać przyłożone jako „Swobodne obciążenie powierzchniowe” do równoważnego układu konstrukcyjnego w programie RFEM.

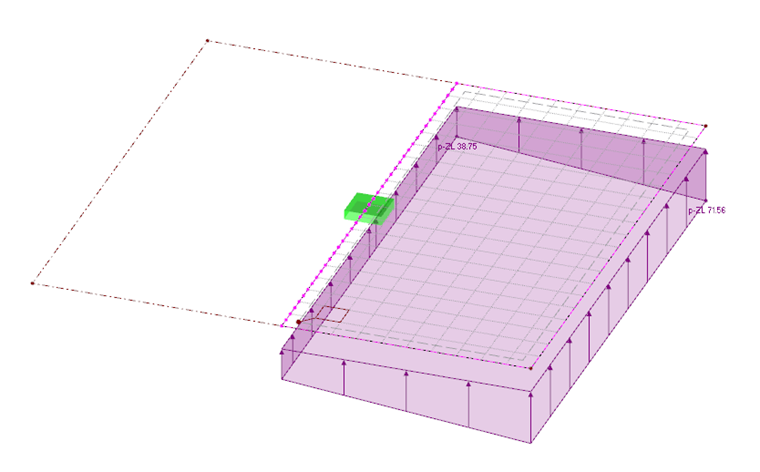

W tym przypadku równoważnym układem konstrukcyjnym jest sztywna powierzchnia. Wielkość powierzchni zależy od położenia przekroju ustawionego w RF‑/FOUNDATION Pro. W takim przypadku należy ustawić opcję "W środku kolumny".

Mając taką konstrukcję równoważną, możliwe jest ponowne obliczenie "momentu z rozkładu naprężeń ściskających", wyznaczonego w RF‑/FOUNDATION Pro.

Opisany przykład można pobrać za pomocą poniższego linku i otworzyć w programie RFEM 5.
