Dotaz

Q: Mohu nějak ověřit ohybový moment v přídavném modulu RF-/FOUNDATION Pro stanovený z integrace kontaktního tlakového napětí?

To je možné pomocí okliky v programu RFEM.A sice může být napětí v základové spáře, ze kterého se pomocí integrace pro posouzení určuje ohybový moment, aplikováno v náhradním modelu RFEM jako "vnější zatížení".Průběh tlakového napětí v přídavném modulu RF-/FOUNDATION Pro Toto tlakové napětí je možné na náhradním systému v programu RFEM použít jako "volné zatížení na plochu".V tomto případě je náhradním systémem tuhá plocha. Velikost plochy závisí na poloze návrhového řezu nastavené v přídavném modulu RF-/FOUNDATION Pro. V takovém případě bylo nastavena volba "Ve středu sloupu".Pomocí tohoto náhradního systému je možné přepočítat "moment z průběhu tlakového napětí“ stanovený v přídavném modulu RF-/FOUNDATION Pro.Příklad popsaný výše si můžete stáhnout pomocí následujícího odkazu a otevřít ho v programu RFEM 5.

Mohu nějak ověřit ohybový moment v přídavném modulu RF-/FOUNDATION Pro stanovený z integrace kontaktního tlakového napětí?

Odpověď:

To je možné pomocí okliky v programu RFEM.

A sice může být napětí v základové spáře, ze kterého se pomocí integrace pro posouzení určuje ohybový moment, aplikováno v náhradním modelu RFEM jako "vnější zatížení".

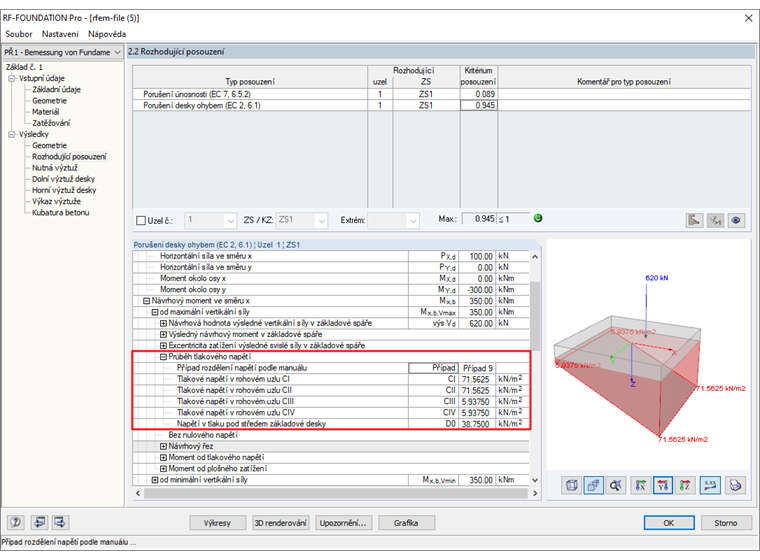

Průběh tlakového napětí v přídavném modulu RF-/FOUNDATION Pro

Toto tlakové napětí je možné na náhradním systému v programu RFEM použít jako "volné zatížení na plochu".

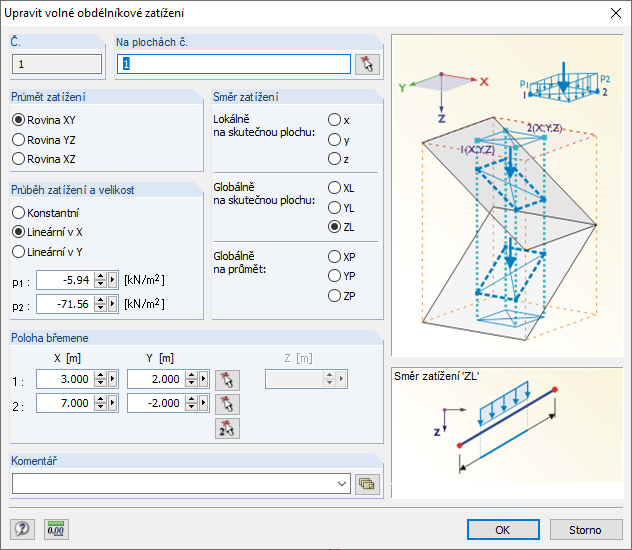

Tlakové napětí jako "volné obdélníkové zatížení" aplikované na náhradní systém

V tomto případě je náhradním systémem tuhá plocha. Velikost plochy závisí na poloze návrhového řezu nastavené v přídavném modulu RF-/FOUNDATION Pro. V takovém případě bylo nastavena volba "Ve středu sloupu".

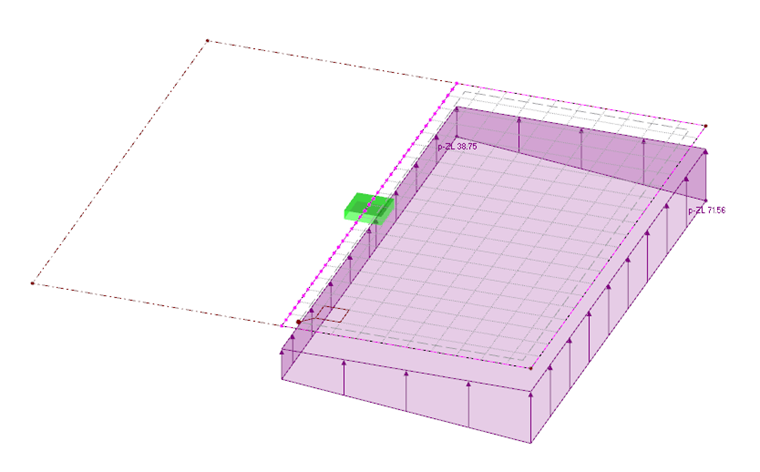

Rozdělení tlakového napětí jako zatížení na náhradním systému

Pomocí tohoto náhradního systému je možné přepočítat "moment z průběhu tlakového napětí“ stanovený v přídavném modulu RF-/FOUNDATION Pro.

Příklad popsaný výše si můžete stáhnout pomocí následujícího odkazu a otevřít ho v programu RFEM 5.
