Verificación de momentos flectores a partir de las tensiones de contacto del suelo en RF-/FOUNDATION Pro

Esto es posible en RFEM de forma indirecta.

Und zwar kann die Bodenpressung, aus welcher mittels Integration das Biegemoment für die Bemessung ermittelt wird, in einem RFEM-Ersatzmodell als "äußere Last" aufgebracht werden.

Druckspannungsverteilung in RF-/FUND Pro

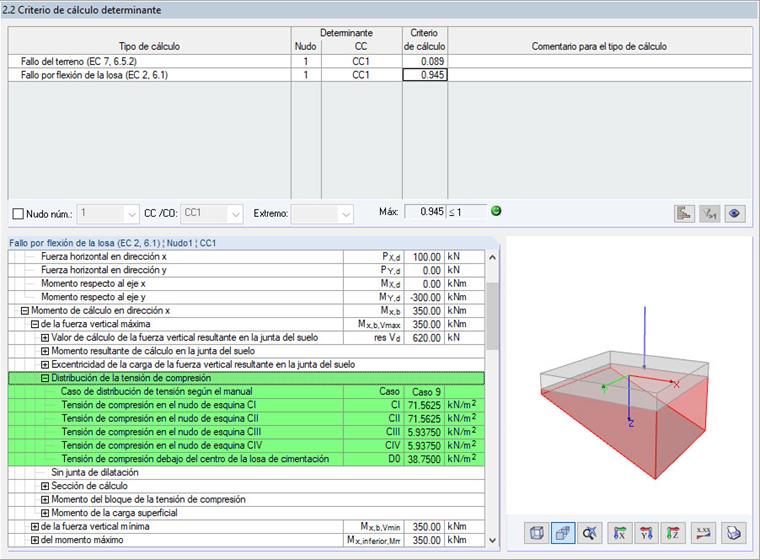

Distribución de la tensión de compresión en RF-/FOUNDATION Pro

Diese Druckspannung kann an einem Ersatzsystem in RFEM als "Freie Flächenlast" aufgebracht werden.

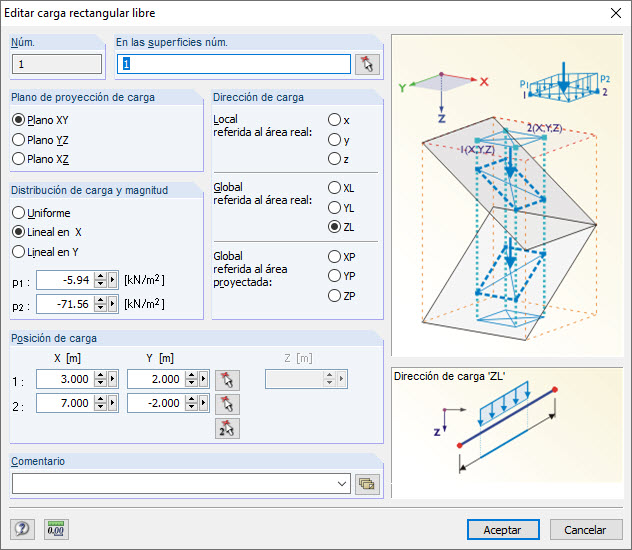

Aplicación de la tensión de compresión como "carga rectangular libre" a una estructura equivalente

Das Ersatzsystem ist in diesem Fall eine starre Fläche. Die Größe der Fläche hängt von der in RF-/FUND Pro eingestellten Lage des Bemessungsschnitts ab. In diesem Fall wurde "in Stützenmitte" eingestellt.

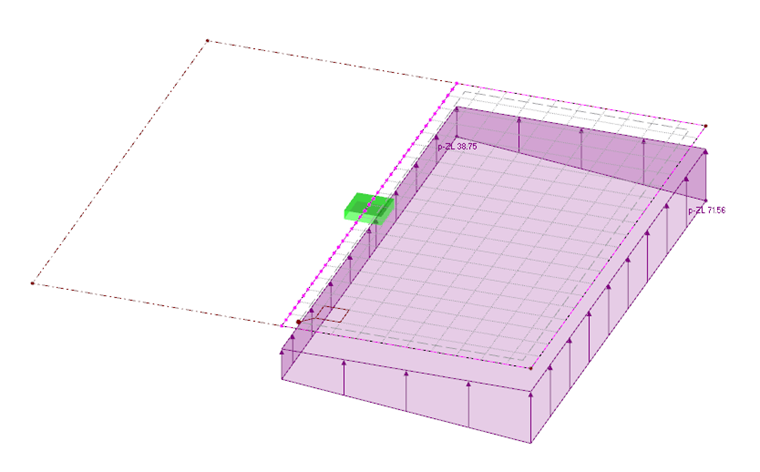

Distribución de la tensión de compresión como carga en una estructura equivalente

Mit diesem Ersatzsystem lässt sich das in RF-/FUND Pro ermittelte "Moment aus Druckspannungsverteilung" nachrechnen.

Das oben beschriebene Beispiel können Sie über den nachfolgenden Link herunterladen und in RFEM 5 öffnen.
