Verifica dei momenti flettenti dalle tensioni di contatto con il terreno in RF-/FOUNDATION Pro

Questo è possibile in RFEM in modo indiretto.

Und zwar kann die Bodenpressung, aus welcher mittels Integration das Biegemoment für die Bemessung ermittelt wird, in einem RFEM-Ersatzmodell als "äußere Last" aufgebracht werden.

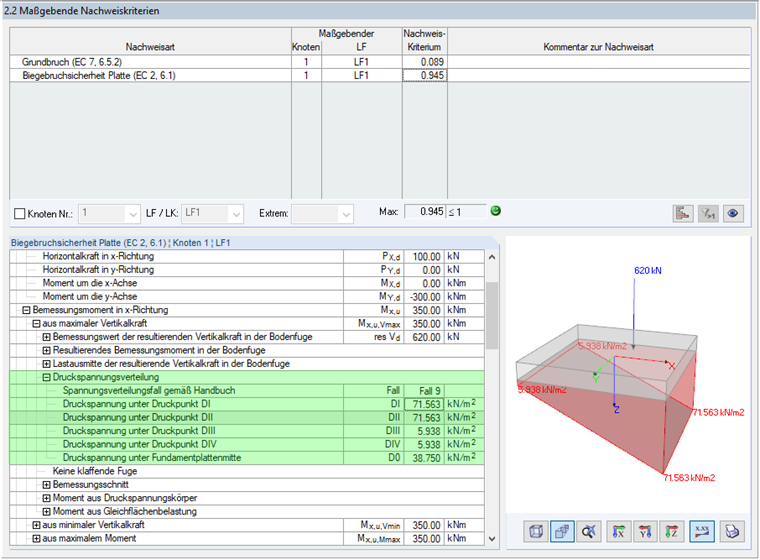

Druckspannungsverteilung in RF-/FUND Pro

Distribuzione della tensione di compressione in RF-/FOUNDATION Pro

Diese Druckspannung kann an einem Ersatzsystem in RFEM als "Freie Flächenlast" aufgebracht werden.

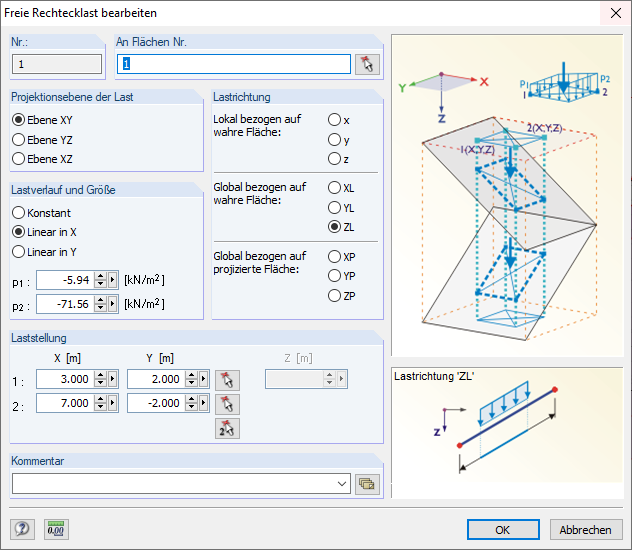

Applicazione della tensione di compressione come "carico rettangolare libero" alla struttura equivalente

Das Ersatzsystem ist in diesem Fall eine starre Fläche. Die Größe der Fläche hängt von der in RF-/FUND Pro eingestellten Lage des Bemessungsschnitts ab. In diesem Fall wurde "in Stützenmitte" eingestellt.

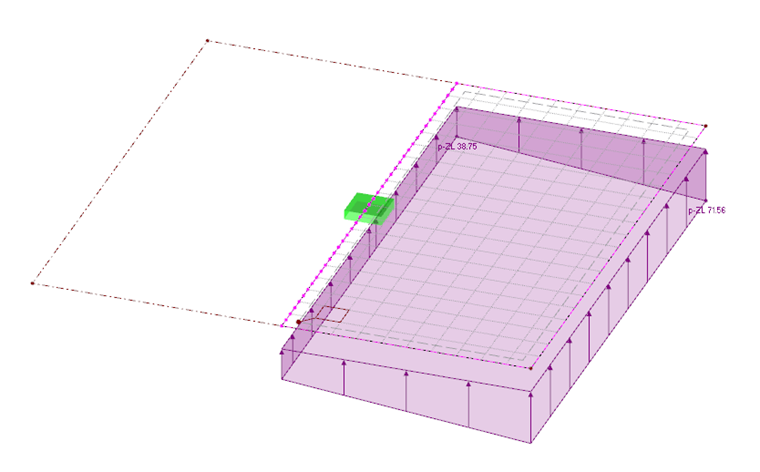

Distribuzione della tensione di compressione come carico sulla struttura equivalente

Mit diesem Ersatzsystem lässt sich das in RF-/FUND Pro ermittelte "Moment aus Druckspannungsverteilung" nachrechnen.

Das oben beschriebene Beispiel können Sie über den nachfolgenden Link herunterladen und in RFEM 5 öffnen.
