Вопрос

Какие функции доступны для обмена данными между программой Grasshopper и RFEM?


Ответ:
После успешной установки интерфейса, панель инструментов RFEM5 становится доступной. Соответствующие компоненты позволяют управлять экспортом в RFEM. Для этого просто перетащите их в интерфейс программирования. Импорт из RFEM невозможен.

«RFEM 5 COM Component» обеспечивает обмен данными между Grasshopper и RFEM. Как только вы используете этот компонент с геометрической информацией, начнется экспорт. Ожидается, что откроется файл RFEM. Рекомендуется использовать пустой файл, потому что при экспорте вся информация перезаписывается. Механизм обновления на данный момент не реализован. С помощью «Списка значений» можно дополнительно определить единицы измерения, используемые для описания геометрии. Изменения допусков обычно необходимы только в том случае, если точки были заданы очень близко друг к другу. В «Панели» можно ввести номер, который будет для этого сохранен.
С помощью функции «Компонент стержня RFEM 5» можно добавить к геометрии дополнительную информацию (линии, кривые). Они учитываются при экспорте в RFEM, так что можно создать стержни. Название материала и сечения можно ввести в текстовое поле (панель). Поворот стержня можно задать в [рад] с помощью «Числового ползунка». Для определения шарниров стержней необходимо дополнительно загрузить «RFEM 5 Элемент шарнира стержня». Вход состоит из 6 степеней свободы, которыми можно управлять индивидуально. Для высвобождения степени свободы необходимо задать значение «0», а постоянные пружины должны выражаться в единицах [Н/м] или [Нм/рад]. Изменить единицу невозможно. В настоящее время нельзя задать нелинейности.
«Компонент поверхности RFEM 5» можно использовать аналогично компоненту «Стержень». При вводе геометрии ожидается наличие поверхности. К ним можно прикрепить материал с помощью «панели». Толщину поверхности можно задать в [м] с помощью числового ползунка. Типом жесткости поверхности можно управлять с помощью «Списка значений» с предопределенными типами.
Узловые опоры можно создавать с помощью компонента «Узловые опоры RFEM 5». На странице «Ввод» можно определить точки для опирания. В этом случае рекомендуется использовать уже существующие узлы задания поверхностей или линий. Можно управлять всеми 6 степенями свободы. В данном случае значение «0» означает высвобождение в соответствующем направлении, «-1» - неподвижная опора. Константы пружины можно определить так же, как и шарниры стержней.

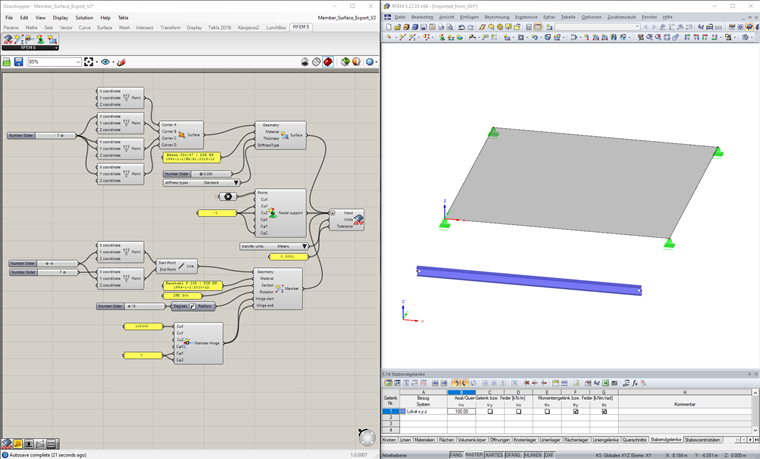

Вы можете скачать файл Grasshopper, показанный на изображении. Достаточно лишь активировать «Компонент RFEM 5 COM».
