Ответ:

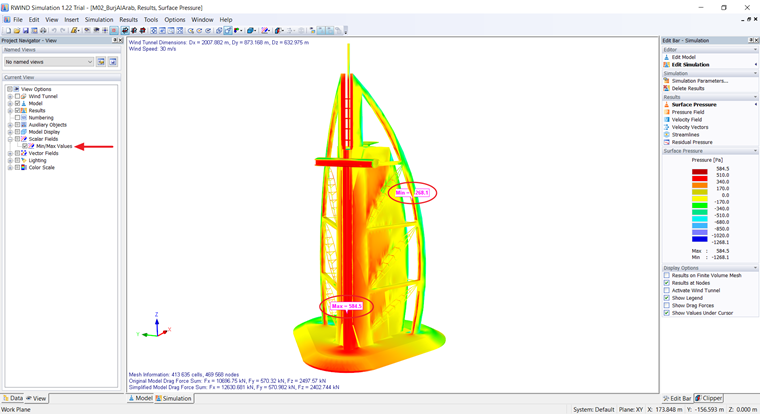

Программа предоставляет функцию «Мин./Макс. Значения» в разделе «Скалярные поля» в навигаторе «Изобразить». Когда эта опция активирована, будут отображаться результаты- давление на поверхность

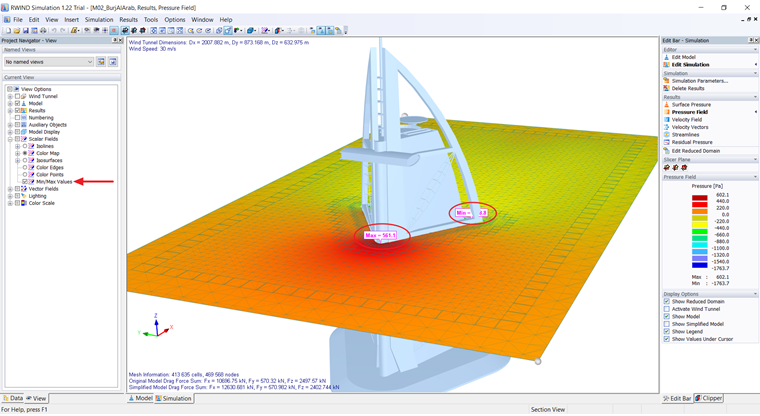

- Поле давления

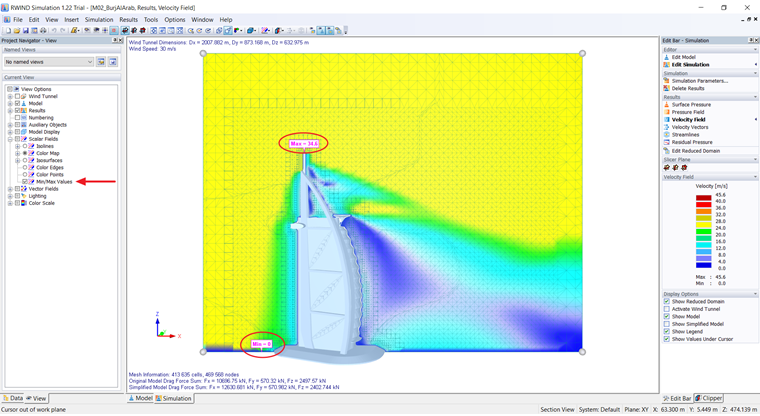

- Поле скоростей
Вопрос
Где в программе RWIND Simulation можно выделить на модели места с максимальным и минимальным давлением на поверхность?
