Réponse:

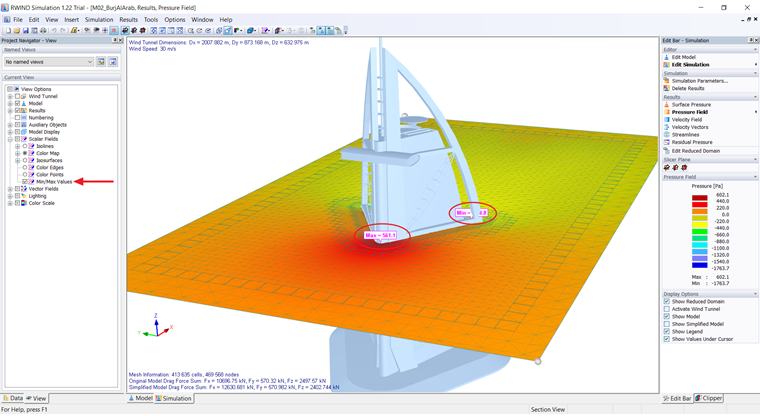

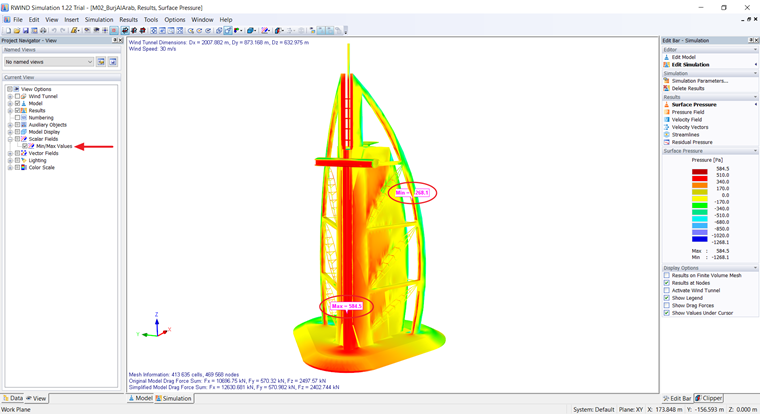

Le logiciel propose l'option « Valeurs min/max » dans la section « Champs scalaires » du Navigateur - Afficher. Lorsque cette option est activée, les types de résultats- Pression surfacique
- Champ de pression
- Champ de vitesse
Question
Où sur un modèle dans RWIND Simulation mettre en évidence les positions des pressions surfaciques maximales et minimales ?
