Risposta:

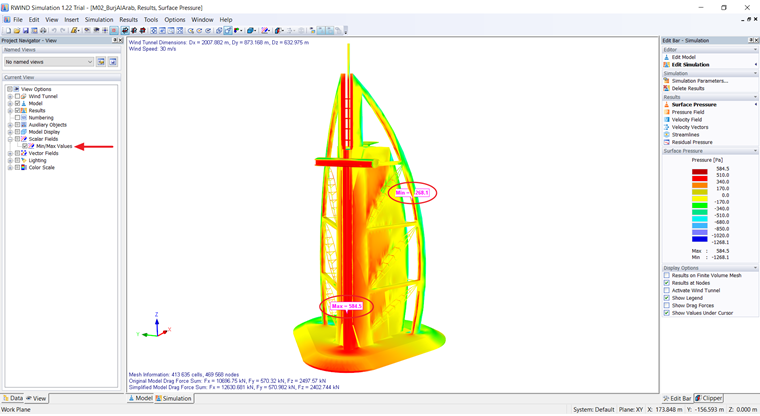

Il programma fornisce l'opzione "Valori min/max" nel ramo "Campi scalari" nel navigatore Visualizza. Quando questa opzione è attivata, il risultato sarà di tipo- pressione della superficie

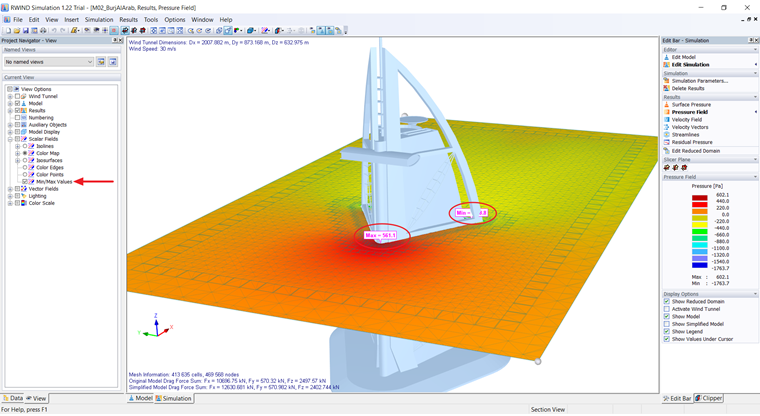

- Campo di pressione

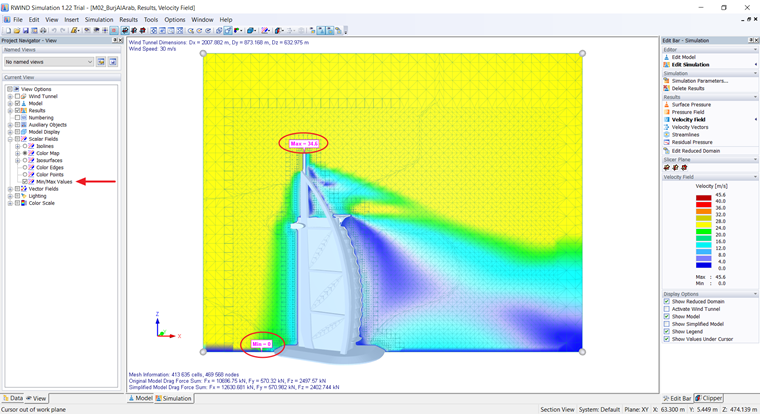

- Campo di velocità
Domanda
Dove posso evidenziare le posizioni con la pressione superficiale massima e minima sul modello in RWIND Simulation?
