Antwort:

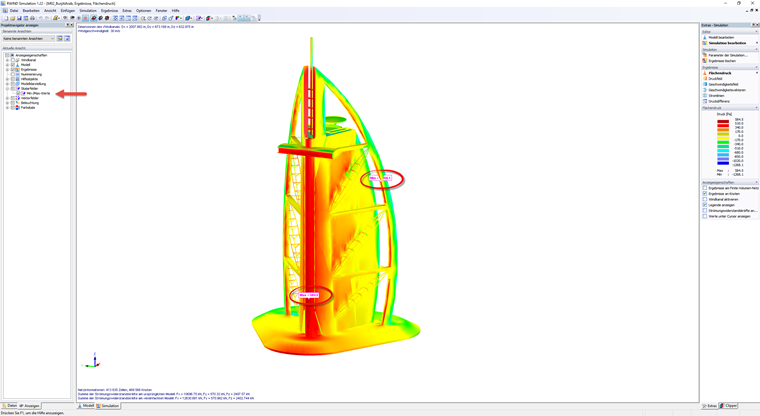

Das Programm stellt im Anzeige-Navigator unter dem Zweig "Skalarfelder" die Option "Min-/Max-Werte" zur Verfügung. Mit Aktivierung dieser Option zeigt das Programm für die Ergebnistypen- Flächendruck

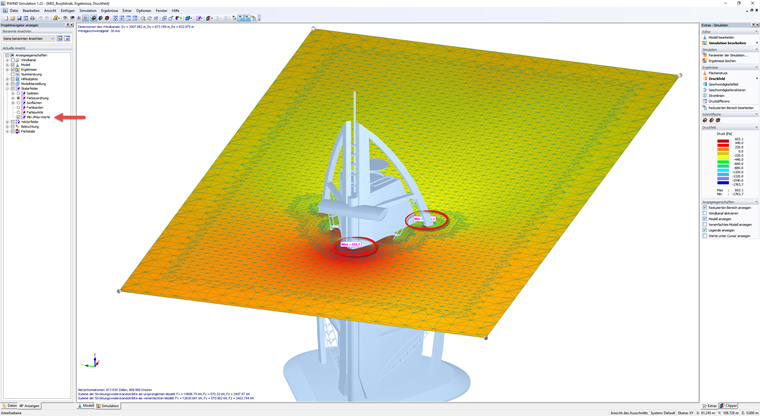

- Druckfeld

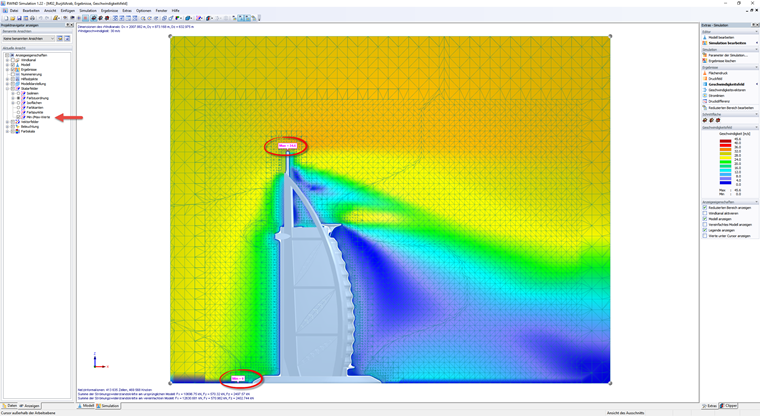

- Geschwindigkeitsfeld
Frage
Wo kann man in RWIND Simulation die Stellen mit den maximalen und minimalen Oberflächendrücken auf dem Modell hervorheben?
