Вопрос

Почему в модуле RF-/DYNAM PRO - Forced Vibrations моя формула функции временной диаграммы выводит неправильные значения, которые отличаются лишь кратностью?


Ответ:
В программах Dlubal все значения хранятся внутри системы в единицах СИ. Когда пользователь меняет единицы измерения в программе на метрические или британские, внутренние единицы по-прежнему используются, и изменяется только значение, отображаемое в интерфейсе. Таким образом, все значения, заданные в функции временной диаграммы, также по умолчанию относятся к единицам СИ, если пользователь не уточняет альтернативную единицу.

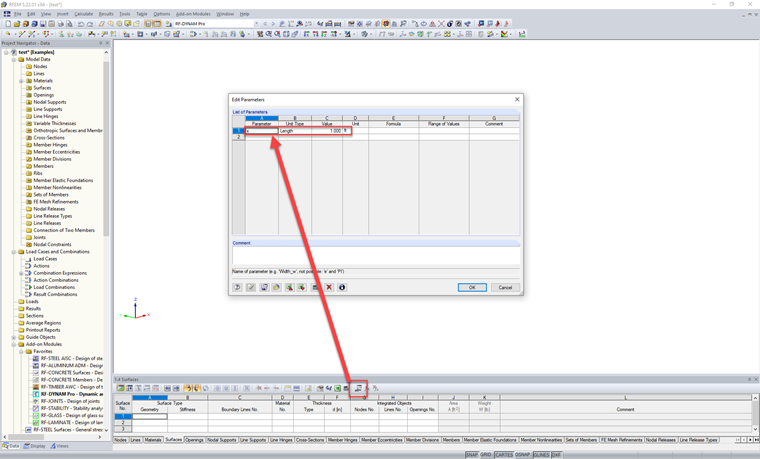

Давайте рассмотрим простой пример, показанный на Рисунке 01, где в программе RFEM был задан параметр x = 1 м.


В модуле RF ‑ DYNAM Pro - Forced Vibrations функция временной диаграммы определяется как k (t) = 1 * x, где 1 - это множитель (1/ft) для преобразования x в безразмерное значение. Как видно на Рисунке 02, поскольку все значения по умолчанию указаны в единицах СИ, в столбце «Множитель» отображаются значения 0,305 вместо правильного значения 1,000.


Чтобы исправить эту проблему, пользователю достаточно задать в уравнении функции единицы множителя (1/фут). Это можно сделать с помощью модификации формулы k (t) = 1/1 [ft] * x, как показано на Рисунке 03. Обратите внимание, что в столбце «Множитель» теперь отображаются правильные значения 1.000.


Таким образом, при использовании в программе единиц, отличных от единиц СИ, коэффициенты или множители в функции временной диаграммы должны сопровождаться альтернативными единицами, указанными в скобках.
