Odpověď:
V programech Dlubal jsou všechny hodnoty interně ukládány v jednotkách SI. Když uživatel změní jednotky v programu na metrické nebo imperiální, jednotky SI jsou stále používány interně a mění se pouze hodnota zobrazená v rozhraní. Proto jsou všechny hodnoty nastavené ve funkci časového diagramu nastaveny na jednotky SI, pokud uživatel nespecifikuje jinou jednotku.

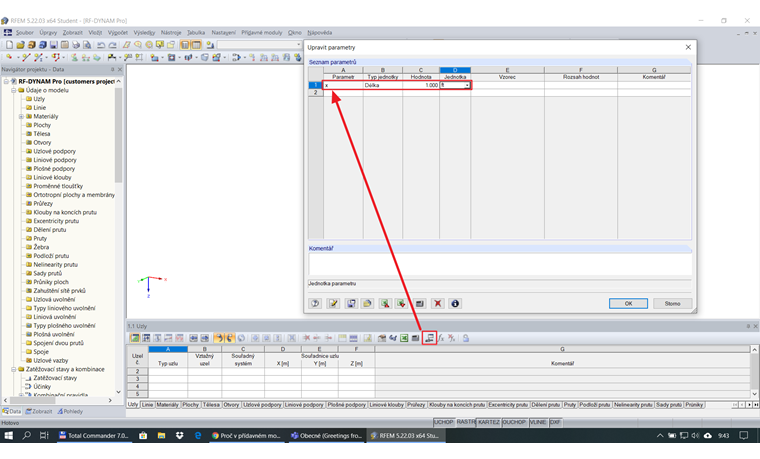

Podívejme se na jednoduchý příklad znázorněný na Obrázku 01, kde byl v programu RFEM nastaven parametr x = 1 ft.
In RF‑DYNAM Pro – Forced Vibrations, the time diagram function is defined as <nobr>k(t) = 1*x</nobr> where 1 is the multiplier (1/ft) to convert x to a dimensionless value. You can see in Image 02, because all values default to SI units, the Multiplier column produces values of 0.305 instead of the correct value of 1.000.

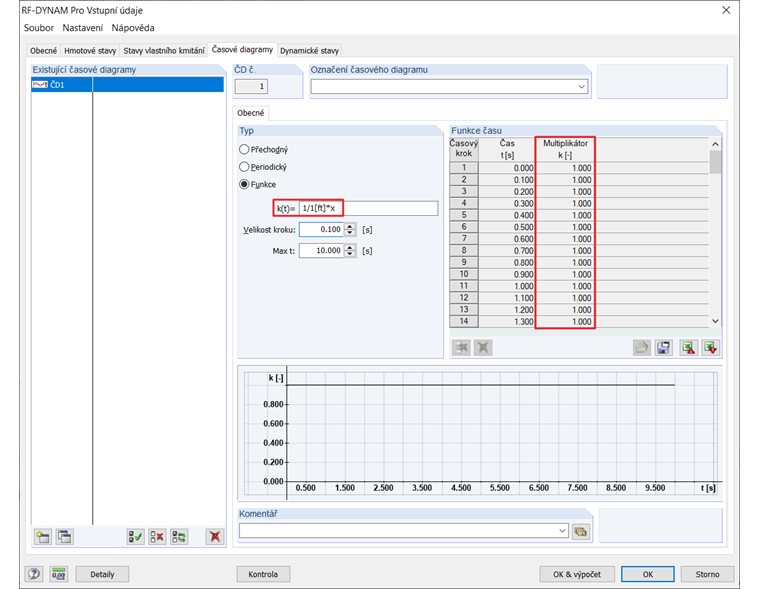

Pro vyřešení problému musí uživatel specifikovat jednotky násobitele jako (1/ft) v rovnici funkce. This can be done with the formula modification <nobr>k(t) = 1/1[ft]*x</nobr> as shown in Image 03. Notice the Multiplier column now shows the correct values of 1.000.
V souhrnu lze říci, že v případě, že se v programu používají jiné jednotky než jednotky SI, je nutné, aby součinitele nebo násobitele ve funkci časového diagramu měly přiřazené alternativní jednotky definované v závorkách.
