Odpowiedź:

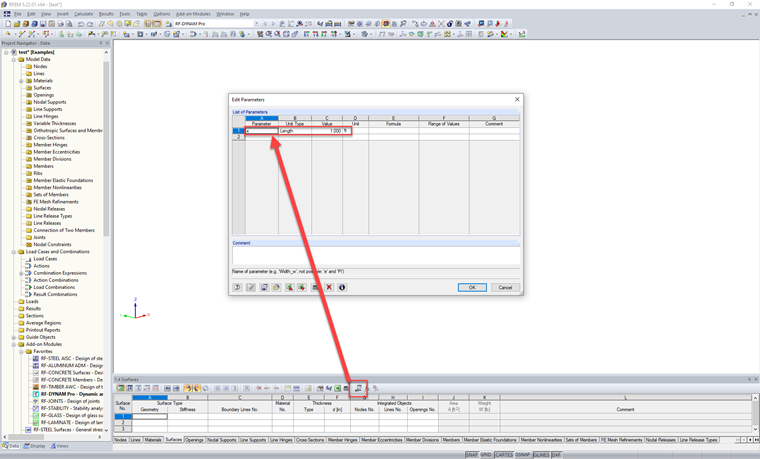

W programach firmy Dlubal wszystkie wartości są wewnętrznie przechowywane w jednostkach układu SI. Gdy użytkownik zmieni w programie jednostki na metryczne lub brytyjskie, jednostki układu SI są nadal używane wewnętrznie, a modyfikowana jest tylko wartość wyświetlana w interfejsie. Z tego względu wszystkie wartości ustawione w funkcji wykresu czasowego również domyślnie podawane są w jednostkach układu SI, chyba że użytkownik określi alternatywną jednostkę. Spójrzmy na prosty przykład pokazany na rysunku 01, w którym w programie RFEM ustawiono parametr x = 1 ft.
W RF-DYNAM Pro - Forced Vibrations funkcja wykresu czasowego jest zdefiniowana jako k(t) = 1*x, gdzie 1 jest mnożnikiem (1/ft) do przeliczenia x na wartość bezwymiarową. Jak widać na rysunku 02, ponieważ wszystkie wartości domyślnie ustawione są na jednostki układu SI, kolumna Mnożnik generuje wartości 0.305 zamiast prawidłowej wartości 1.000.

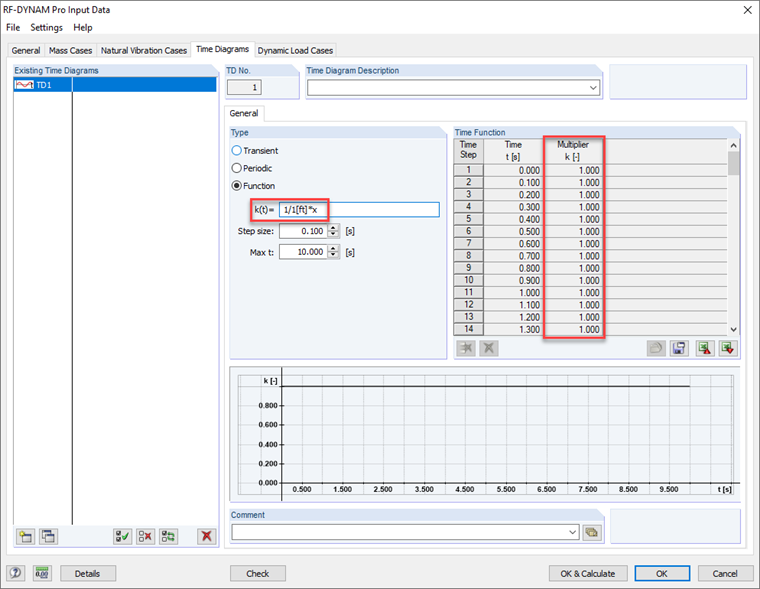

Aby usunąć błąd, użytkownik musi tylko określić jednostkę mnożnika (1/ft) w równaniu funkcji. Można to zrobić za pomocą modyfikacji wzoru k(t) = 1/1[ft]*x, jak pokazano na rysunku 03. Zwróć uwagę, że w kolumnie Mnożnik wyświetlane są teraz prawidłowe wartości 1,000.
Podsumowując, jeżeli w programie stosowane są jednostki inne niż jednostki układu SI, współczynnikom lub mnożnikom w funkcji wykresu czasowego należy dołączyć alternatywne jednostki zdefiniowane w nawiasach.
