Antwort:

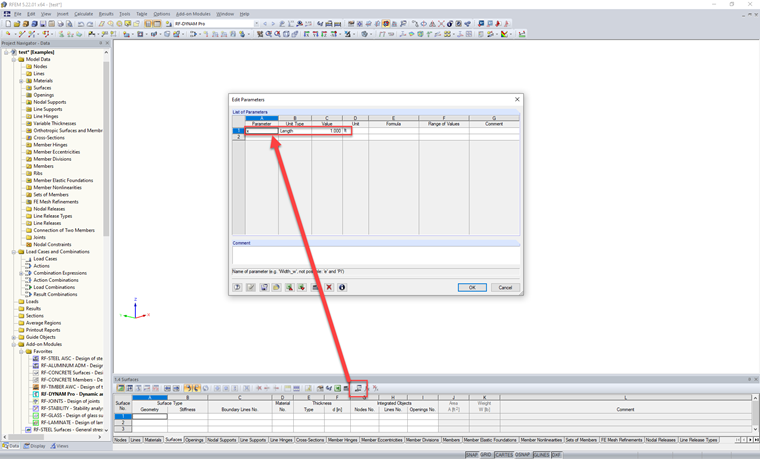

In den Dlubal-Programmen werden alle Werte intern in SI-Einheiten gespeichert. Wenn ein Benutzer die Einheiten im Programm auf metrisch oder imperial umstellt, werden weiterhin intern SI-Einheiten verwendet und nur der im Interface angezeigte Wert wird geändert. Daher werden auch alle in der Zeitdiagrammfunktion eingestellten Werte standardmäßig in SI-Einheiten angegeben, es sei denn, der Anwender stellt eine alternative Einheit ein. Schauen wir uns hierzu ein einfaches Beispiel in Bild 1 an, in dem in RFEM der Parameter x = 1 ft eingestellt wurde.
In RF-DYNAM PRO - Erzwungene Schwingungen ist die Zeitdiagrammfunktion als k (t) = 1*x definiert, wobei 1 der Multiplikator (1/ft) ist, um x in einen dimensionslosen Wert umzuwandeln. Im Bild 2 ist zu sehen, da alle Werte standardmäßig auf SI-Einheiten eingestellt sind, dass die Multiplikator-Spalte Werte von 0,305 anstatt des korrekten Wertes von 1.000 liefert.

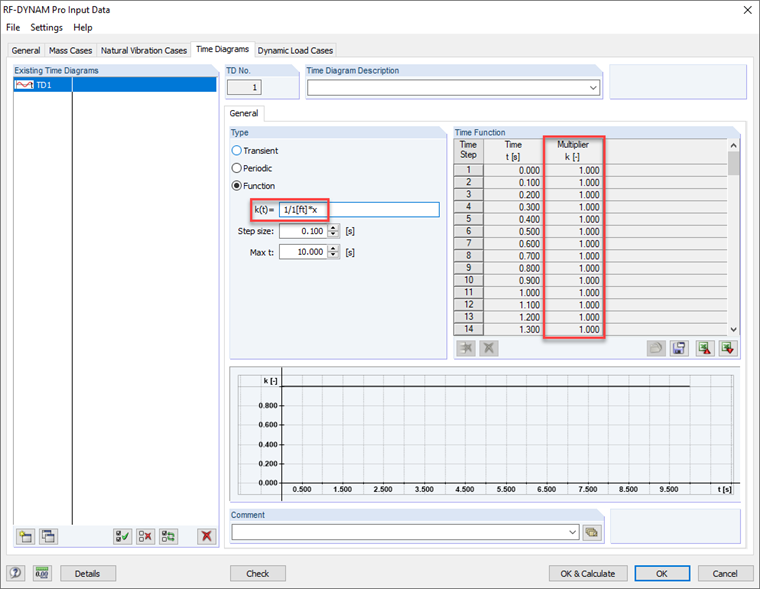

Um das Problem zu beheben, muss der Anwender in der Funktionsgleichung lediglich die Einheiten des Multiplikators als (1/ft) angeben. Dies kann mittels der Formeländerung k(t) = 1/1[ft]*x durchgeführt werden, siehe Bild 3. Es gilt zu beachten, dass die Multiplikator-Spalte nun die korrekten Werte von 1.000 anzeigt.
Zusammenfassend lässt sich sagen, dass bei der Verwendung von anderen Einheiten als SI-Einheiten im Programm Koeffizienten oder Multiplikatoren in der Zeitdiagrammfunktion mit alternativen, in Klammern definierten Einheiten versehen werden sollten.
