После разделения столбца промежуточными узлами, результаты в дополнительном модуле RF-CONCRETE Columns отличаются от результатов до разделения. В чем причина?

Ответ

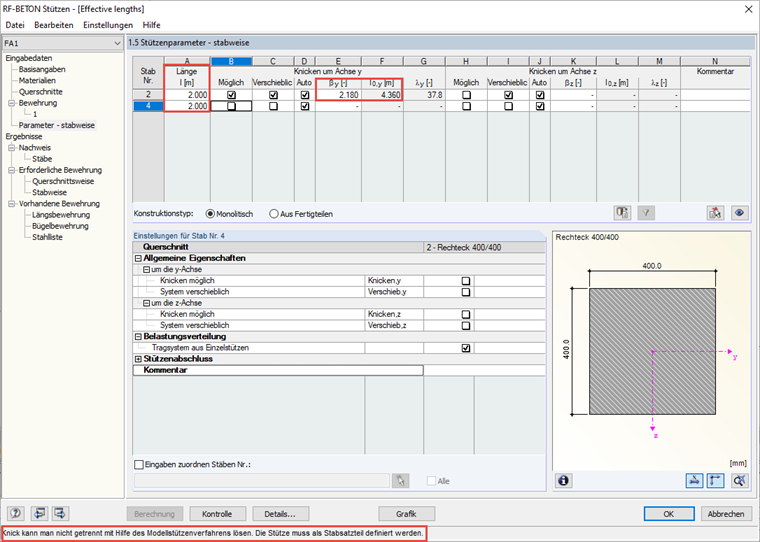

Причиной различных результатов, вероятно, являются настройки эффективных длин для расчета устойчивости. В соответствии с настройками по умолчанию, они определяются автоматически в дополнительном модуле RF-CONCRETE Columns. Тем не менее, этот метод не работает для разделенных стержней, поэтому анализ устойчивости не выполняется (появляется соответствующее предупреждающее сообщение).


Если вы ввели эффективные длины вручную, это относится только к одному стержню. Для правильного расчета устойчивости колонны как целого конструктивного элемента необходимо определить его как набор стержней.


Ключевые слова

Эффективная длина Блок стержней Коэффициент расчетной длины
