Nach der Teilung einer Stütze mit Zwischenknoten erhalte ich im Zusatzmodul RF-/BETON Stützen andere Ergebnisse als vorher. Woran kann das liegen?

Antwort

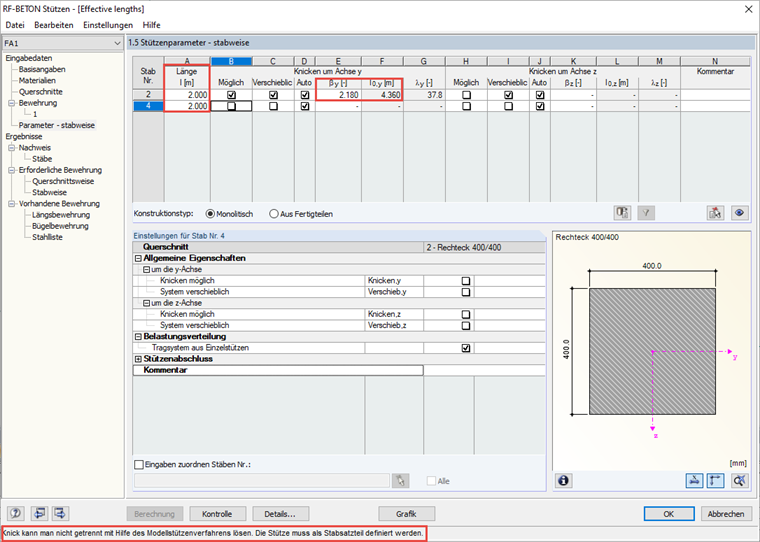

Der Grund für die abweichenden Ergebnisse liegt wahrscheinlich an den Einstellungen der Knicklängen für den Stabilitätsnachweis. Entsprechend der Voreinstellung werden diese im Zusatzmodul RF-/BETON Stützen automatisch ermittelt. Bei getrennten Stäben funktioniert dieses Verfahren allerdings nicht und es wird kein Stabilitätsnachweis geführt (eine entsprechende Warnmeldung erscheint).

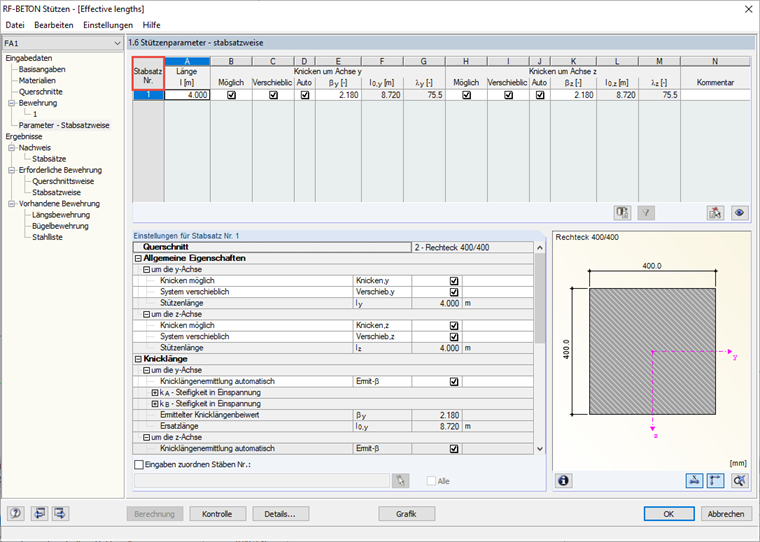

Wurde eine manuelle Eingabe der Knicklängen vorgenommen, so gilt auch diese nur jeweils für den Einzelstab. Um eine korrekte Stabilitätsanalyse für die Stütze als gesamtes Bauteil vornehmen zu können, muss diese als Stabsatz definiert werden.


Schlüsselwörter

Knicklänge Stabsatz Knicklängenbeiwert
