Po rozdělení sloupu pomocí vnitřních uzlů dostávám v přídavném modulu RF-/CONCRETE Columns jiné výsledky než předtím. Co může být příčinou?

Odpověď

Důvodem pro rozdílné výsledky je pravděpodobně nastavení vzpěrných délek pro posouzení stability. Podle přednastavení se tyto stanoví automaticky v přídavném modulu RF-/CONCRETE Columns. Tato metoda však nefunguje u samostatných prutů a neprovádí se žádné posouzení stability (zobrazí se příslušné upozornění).

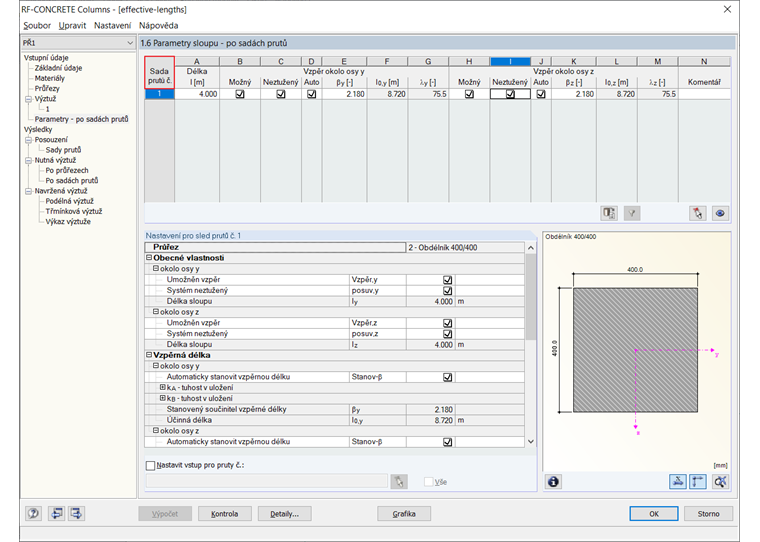

Pokud byly účinné délky zadány ručně, vztahují se potom pouze na jednotlivý prut. Pro správné posouzení stability sloupu jako celého konstrukčního prvku je třeba ho definovat jako sadu prutů.


Klíčová slova

Vzpěrné délky Sada prutů Součinitel vzpěrné délky
