нейтральная ось и глубина нейтральной оси

Где в модуле RF-CONCRETE Members можно отобразить положение нейтральной оси или глубину нейтральной оси бетона для сечения?


Ответ:

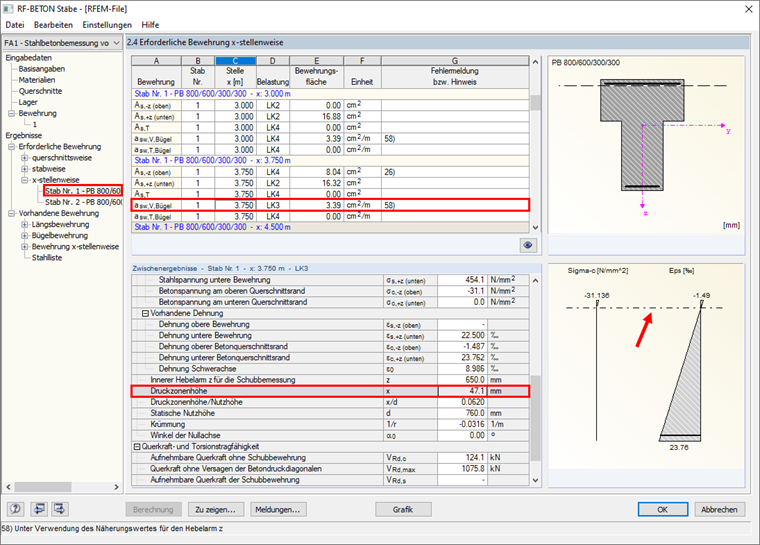

После завершения расчета, переключитесь в дополнительном модуле RF-CONCRETE Members (для RFEM 5) или CONCRETE (для RSTAB 8) в окно результатов «2.4 Требуемая арматура по х-узлам».

Здесь можно выбрать определенную строку результатов для конкретного расчета и положения x (верхняя таблица в окне 2.4). Затем можно оценить промежуточные результаты в нижней таблице данного окна. Это относится, например, к «глубине нейтральной оси x». Положение нейтральной оси для выбранного расчетного разреза показано на графике в правой части окна 2.4.

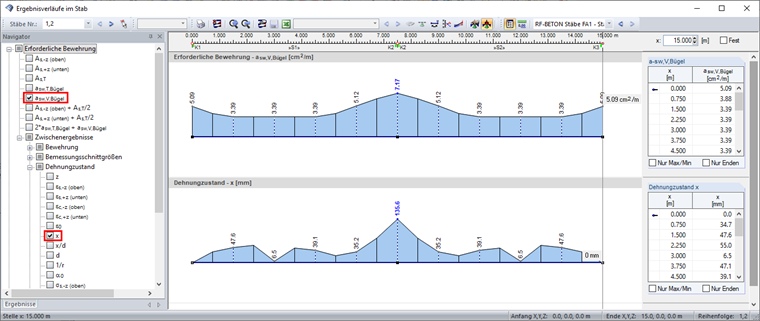

Кроме того, можно отобразить распределение высоты сжатой зоны вдоль длины стержня графически на модели или в «Диаграммах результатов на стержне».
