在RF‑CONCRETE杆件的哪个位置可以显示截面的混凝土中性轴或中性轴深度的位置?

回答

计算完成后,可以在附加模块RF‑CONCRETE Members(RFEM)或CONCRETE(RSTAB)中切换到结果窗口“ 2.4 x位置所需的配筋”。

在这里,您可以为特定的设计和x位置选择特定的结果行(在Window 2.4的上表中)。 然后可以在窗口2.4下方的表格中评估中间结果。 例如,该范围包括“中性轴深度x”。 在窗口2.4右侧的图形中显示了所选设计位置的中性轴位置。

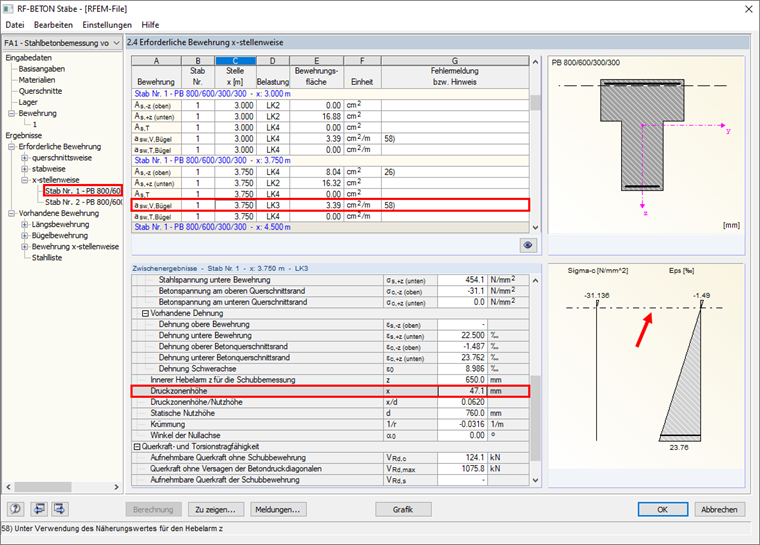

图片 01 - “ 2.4 x位置所需配筋”窗口中的中性轴深度

此外,可以在模型中或在“杆件结果图”中以图形方式显示杆件长度的中性轴深度分布。

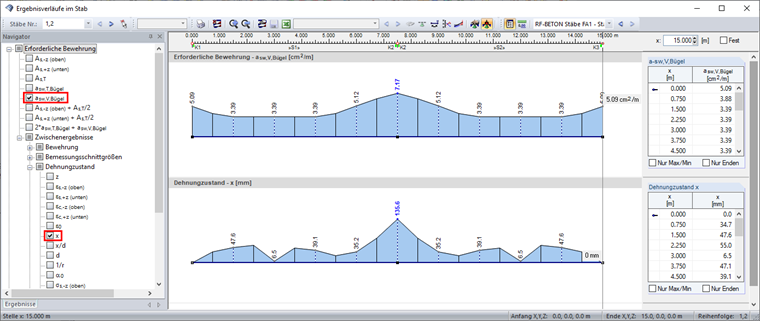

图片 02 - 中间值“ x”在“杆件结果图”对话框中的分布
